برق مورد نیاز کافی‌شاپ چقدر است؟ محاسبه آمپر و توان تجهیزات کافی‌شاپ
راه‌اندازی کافی‌شاپ فقط به انتخاب اسپرسوساز، آسیاب، یخ‌ساز، بلندر و طراحی کانتر محدود نمی‌شود. یکی از مهم‌ترین زیرساخت‌هایی که اگر از همان ابتدای پروژه اشتباه محاسبه شود، می‌تواند عملکرد کل کافه را مختل کند، برق مورد نیاز کافی‌شاپ است.
تصور کنید یک دستگاه اسپرسوساز صنعتی قدرتمند، یخ‌ساز، بلندر، ماشین ظرفشویی، بویلر آب جوش، شوکیک، یخچال و تجهیزات جانبی خریداری کرده‌اید؛ اما زمانی که تجهیزات به‌طور همزمان روشن می‌شوند، فیوز اصلی قطع می‌شود.
یا ممکن است دستگاه اسپرسوساز شما به دلیل افت ولتاژ نتواند بویلر را به‌درستی گرم کند، کمپرسور یخچال و یخ‌ساز تحت فشار قرار بگیرد یا کابل برق بیش از حد گرم شود.
اینجاست که مشخص می‌شود انتخاب تجهیزات بدون بررسی زیرساخت برق، تصمیم کاملی نبوده است.
در این راهنمای هژیر شاپ می‌خواهیم به‌صورت عملی بررسی کنیم:
- کافی‌شاپ تقریباً به چند کیلووات برق نیاز دارد؟
- چگونه آمپر مورد نیاز تجهیزات کافی‌شاپ را محاسبه کنیم؟
- برق تک‌فاز برای کافی‌شاپ کافی است یا سه‌فاز لازم داریم؟
- اسپرسوساز صنعتی چند آمپر برق مصرف می‌کند؟
- یخ‌ساز، آسیاب، بلندر و ماشین ظرفشویی چه توانی دارند؟
- Peak Load یا حداکثر بار همزمان چیست؟
- آیا باید توان تمام دستگاه‌ها را با یکدیگر جمع کنیم؟
- برای توسعه آینده کافه چه ظرفیتی در نظر بگیریم؟
- چه اطلاعاتی باید قبل از خرید تجهیزات در اختیار برقکار قرار دهیم؟
در پایان مقاله نیز یک ساختار پیشنهادی برای ماشین‌حساب آنلاین برق کافی‌شاپ هژیر شاپ خواهیم داشت تا کاربر بتواند تجهیزاتش را انتخاب کند و تخمینی از توان و جریان مورد نیاز مجموعه دریافت کند.
نکته مهم: محاسبات این مقاله برای برآورد اولیه و برنامه‌ریزی خرید تجهیزات است. تعیین سایز کابل، حفاظت، تابلو برق، فیوز، ارت و اجرای نهایی باید براساس مشخصات واقعی تجهیزات، شرایط محل و مقررات توسط برقکار یا مهندس برق واجد صلاحیت انجام شود.
چرا برق کافی‌شاپ باید قبل از خرید تجهیزات بررسی شود؟
یکی از اشتباهات رایج در پروژه‌های راه‌اندازی کافی‌شاپ این است که ابتدا تجهیزات انتخاب می‌شوند و بعد از آن به سراغ بررسی برق ملک می‌روند.
درحالی‌که ترتیب منطقی بهتر است تقریباً چنین باشد:
منو ← ظرفیت فروش ← انتخاب تجهیزات ← محاسبه بار الکتریکی ← بررسی زیرساخت ملک ← طراحی تابلو و مدارها ← نصب تجهیزات
دلیل آن ساده است.
هر دستگاه برقی یک توان نامی دارد که معمولاً با واحد وات یا کیلووات مشخص می‌شود.
برای مثال، در فهرست محصولات هژیر شاپ نیز می‌توان اسپرسوسازهای صنعتی با توان‌های چند کیلوواتی مشاهده کرد؛ نمونه‌ای از اسپرسوساز دوگروپ موجود در سایت توان مصرفی ۵۰۰۰ وات دارد.
۵۰۰۰ وات یعنی فقط همین دستگاه می‌تواند بخش قابل توجهی از ظرفیت الکتریکی یک واحد تجاری را مصرف کند.
حالا دستگاه‌های دیگر را اضافه کنید:
اسپرسوساز
آسیاب اول
آسیاب دوم
یخ‌ساز
بلندر
بویلر آب جوش
یخچال
فریزر
شوکیک
ماشین ظرفشویی
سیستم تهویه
روشنایی
سیستم صوتی
POS و کامپیوتر
و سایر تجهیزات.
به همین دلیل سؤال صحیح این نیست که:
«اسپرسوساز من چند وات است؟»
بلکه باید پرسید:
در شلوغ‌ترین ساعت کاری، حداکثر چه مقدار بار الکتریکی ممکن است به‌صورت همزمان روی شبکه برق کافی‌شاپ قرار بگیرد؟
این مفهوم ما را به Peak Load می‌رساند.
Peak Load کافی‌شاپ چیست؟
Peak Load یا حداکثر بار الکتریکی مقدار توانی است که در یک بازه زمانی ممکن است تجهیزات فعال کافی‌شاپ همزمان از شبکه درخواست کنند.
فرض کنید یک کافه در ساعت خلوت فقط این تجهیزات را فعال دارد:
یخچال + شوکیک + اسپرسوساز + روشنایی.
اما ساعت ۸ شب سفارش‌ها افزایش پیدا می‌کنند.
در همان زمان:
اسپرسوساز در حال بازیابی دمای بویلر است،
باریستا آسیاب را روشن می‌کند،
بلندر برای نوشیدنی سرد کار می‌کند،
یخ‌ساز در سیکل تولید قرار دارد،
ماشین ظرفشویی روشن شده،
بویلر آب جوش گرم می‌کند،
کمپرسور شوکیک فعال می‌شود.
این شرایط بسیار متفاوت از مصرف متوسط روزانه است.
به همین دلیل در طراحی برق تجاری، فقط نگاه کردن به مصرف انرژی ماهانه کافی نیست.
توان لحظه‌ای مورد نیاز مجموعه اهمیت زیادی دارد.
تفاوت توان، جریان و مصرف انرژی چیست؟
برای محاسبه برق کافی‌شاپ ابتدا باید سه مفهوم را از هم جدا کنیم.
توان الکتریکی
توان نشان می‌دهد یک دستگاه هنگام کار چه میزان توان الکتریکی درخواست می‌کند.
واحد رایج آن:
W = وات
و:
kW = کیلووات
است.
هر:
۱ کیلووات = ۱۰۰۰ وات
بنابراین دستگاه ۳۰۰۰ وات:
۳ kW
توان دارد.
آمپر چیست؟
آمپر واحد اندازه‌گیری جریان الکتریکی است.
وقتی می‌پرسیم:
«کافی‌شاپ چند آمپر برق لازم دارد؟»
در واقع می‌خواهیم بدانیم جریان مورد نیاز بارهای الکتریکی مجموعه تقریباً چقدر خواهد بود.
برای یک بار ساده تک‌فاز، برآورد پایه را می‌توان با رابطه زیر شروع کرد:
I ≈ P ÷ V
که در آن:
I: جریان برحسب آمپر
P: توان برحسب وات
V: ولتاژ برحسب ولت
اما این رابطه یک تقریب ساده برای بارهای مناسب است. برای برخی تجهیزات AC، موتور، کمپرسور و بارهایی با ضریب توان کمتر از ۱، محاسبه واقعی می‌تواند نیازمند درنظرگرفتن Power Factor، راندمان، جریان راه‌اندازی و مشخصات سازنده باشد.
بنابراین برای طراحی نهایی مدار، مشخصات پلاک دستگاه مبناست.
یک مثال بسیار ساده
فرض کنیم یک دستگاه دارای توان:
۳۰۰۰ وات
باشد.
اگر برای یک تخمین ساده ولتاژ را حدود:
۲۳۰ ولت
در نظر بگیریم:
3000 ÷ 230 ≈ 13 A
یعنی جریان تقریبی دستگاه حدود ۱۳ آمپر خواهد بود.
اما این محاسبه به معنی آن نیست که بدون بررسی مشخصات سازنده باید یک فیوز خاص برای دستگاه انتخاب کرد.
توان دستگاه ≠ انتخاب مستقیم فیوز
انتخاب مدار حفاظتی باید عوامل دیگری مانند مشخصات دستگاه، نوع بار، جریان نامی، جریان راه‌اندازی، کابل، طول مسیر، روش نصب و مقررات محلی را نیز در نظر بگیرد.
کیلووات‌ساعت چیست؟
یکی از اشتباهات رایج، یکسان دانستن kW و kWh است.
این دو متفاوت هستند.
kW نشان‌دهنده توان است.
kWh نشان‌دهنده انرژی مصرف‌شده در طول زمان است.
مثلاً اگر یک تجهیز واقعاً با توان ثابت ۲ کیلووات به مدت ۳ ساعت کار کند:
2 × 3 = 6 kWh
انرژی مصرف کرده است.
پس وقتی می‌خواهیم ظرفیت برق مورد نیاز کافه را بررسی کنیم، بیشتر با kW و A سروکار داریم.
اما برای تخمین هزینه برق، kWh اهمیت بیشتری پیدا می‌کند.
آیا توان درج‌شده روی دستگاه برابر مصرف دائمی آن است؟
لزوماً خیر.
این نکته برای تجهیزات کافی‌شاپ بسیار مهم است.
بسیاری از دستگاه‌ها دائماً با حداکثر توان نامی خود کار نمی‌کنند.
برای مثال تجهیزات دارای:
- المنت
- ترموستات
- کمپرسور
- موتور
- هیتر
- کنترلر دما
ممکن است به‌صورت سیکلی کار کنند.
اسپرسوساز پس از رسیدن بویلر به دمای مناسب، الزاماً دائماً تمام المنت‌های خود را با حداکثر توان فعال نگه نمی‌دارد.
یخچال نیز کمپرسور خود را دائماً روشن نگه نمی‌دارد.
یخ‌ساز دارای سیکل کاری است.
بلندر شاید هر بار فقط چند ده ثانیه روشن شود.
اما نکته مهم اینجاست:
شبکه برق باید برای شرایطی طراحی شود که چند بار مهم بتوانند همزمان فعال شوند.

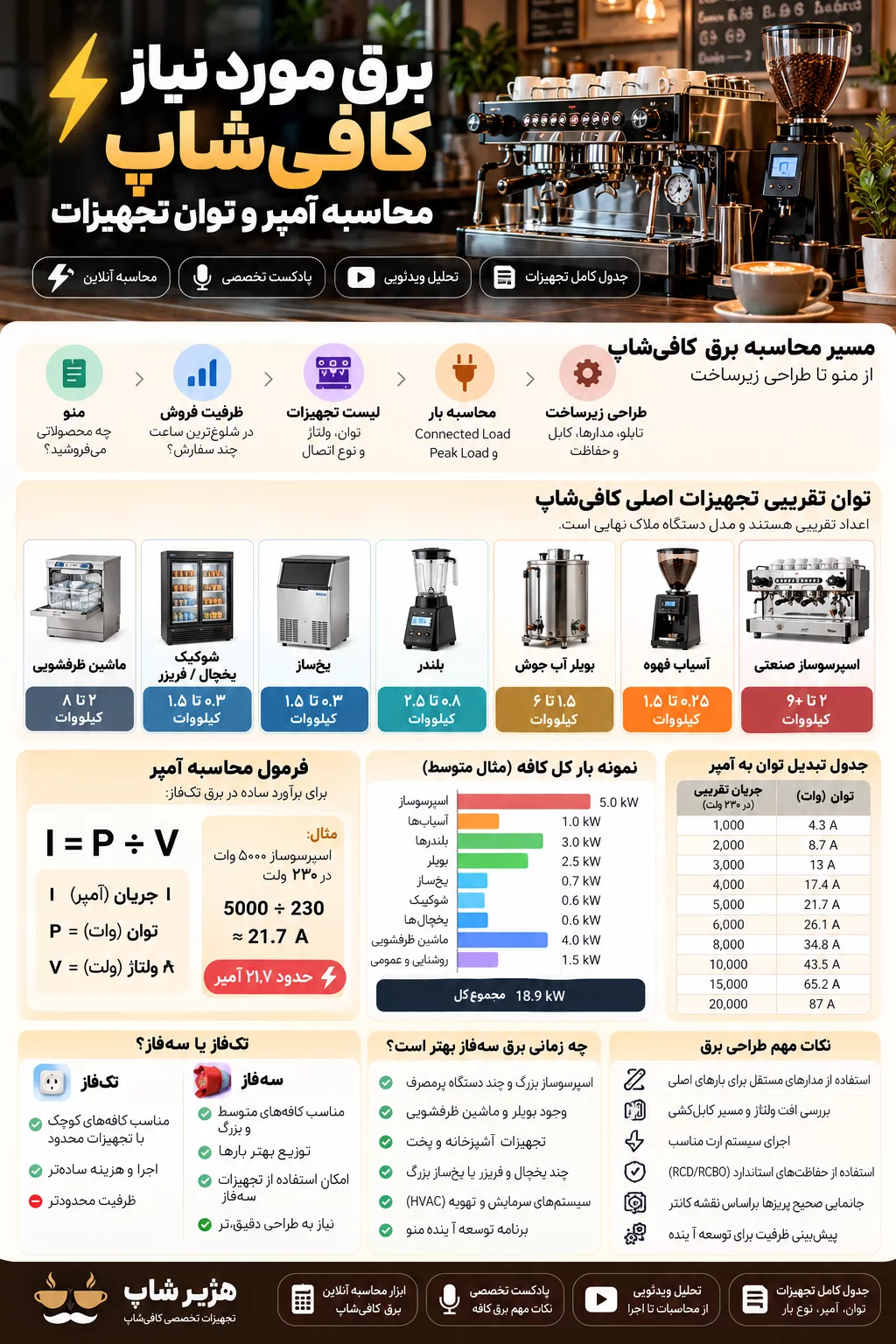

برق مورد نیاز تجهیزات اصلی کافی‌شاپ
توان دقیق هر دستگاه به برند، مدل، ظرفیت و طراحی آن بستگی دارد. بنابراین اعداد زیر را نباید جایگزین دیتاشیت یا پلاک دستگاه کرد؛ این جدول فقط برای برآورد اولیه پروژه مناسب است.
| تجهیز | بازه تقریبی توان متداول |
|---|---|
| اسپرسوساز صنعتی | ۲ تا ۹+ کیلووات |
| آسیاب قهوه | ۰٫۲۵ تا ۱٫۵ کیلووات |
| بلندر | ۰٫۸ تا ۲٫۵+ کیلووات |
| بویلر آب جوش | ۱٫۵ تا ۶+ کیلووات |
| یخ‌ساز | ۰٫۳ تا ۱٫۵+ کیلووات |
| یخچال زیرکانتری | ۰٫۱۵ تا ۰٫۶ کیلووات |
| شوکیک | ۰٫۳ تا ۱٫۵+ کیلووات |
| ماشین ظرفشویی | ۲ تا ۸+ کیلووات |
| آبمیوه‌گیری | ۰٫۳ تا ۱٫۵+ کیلووات |
| وافل‌ساز | ۱ تا ۲٫۵+ کیلووات |
| ساندویچ‌میکر | ۱٫۵ تا ۳+ کیلووات |
| مایکروویو تجاری | ۱٫۲ تا ۳+ کیلووات |
این بازه‌ها عمداً گسترده هستند؛ چون مثلاً مقایسه یک اسپرسوساز تک‌گروپ کوچک با یک اسپرسوساز تجاری مولتی‌بویلر چندگروپ منطقی نیست.
در زمان خرید، توان واقعی همان مدل باید بررسی شود.
اسپرسوساز صنعتی چقدر برق مصرف می‌کند؟
در بسیاری از کافی‌شاپ‌ها، اسپرسوساز یکی از بارهای الکتریکی مهم بار گرم است.
توان دستگاه تحت تأثیر عواملی مانند موارد زیر قرار دارد:
- تعداد گروپ
- حجم بویلر
- Single Boiler یا Multi Boiler بودن
- توان المنت
- سیستم بخار
- المنت گروپ‌ها
- سیستم کنترل دما
- طراحی مدیریت انرژی دستگاه
قرار می‌گیرد.
برای مثال اگر اسپرسوسازی ۵۰۰۰ وات توان نامی داشته باشد، در محاسبه اولیه زیرساخت نباید آن را مانند یک وسیله برقی کوچک در نظر گرفت.
همچنین توصیه می‌شود هنگام انتخاب اسپرسوساز فقط به قیمت، تعداد گروپ و ظاهر دستگاه نگاه نکنید.
یکی از سؤال‌های خرید باید این باشد:
توان ورودی و مشخصات اتصال برق این مدل دقیقاً چیست؟
آیا اسپرسوساز باید مدار اختصاصی داشته باشد؟
در یک اجرای حرفه‌ای، تجهیزات پرمصرف معمولاً باید در طراحی مدارهای برق به‌صورت مستقل بررسی شوند.
این موضوع مزایای مهمی دارد.
برای مثال اگر یک تجهیز دیگر مشکل پیدا کند، احتمال اینکه عملکرد دستگاه اصلی بار گرم نیز مختل شود کاهش پیدا می‌کند.
همچنین:
عیب‌یابی ساده‌تر می‌شود،
مدیریت بار بهتر انجام می‌شود،
تعمیرات ایمن‌تر می‌شود،
و طراحی حفاظت تجهیزات دقیق‌تر خواهد بود.
اما اینکه دقیقاً چه دستگاهی به چه مدار، کابل یا حفاظت اختصاصی نیاز دارد باید توسط طراح یا مجری برق و براساس مشخصات واقعی تجهیزات تعیین شود.
آسیاب قهوه چقدر برق می‌خواهد؟
آسیاب در مقایسه با اسپرسوساز معمولاً توان کمتری دارد، اما رفتار آن متفاوت است.
آسیاب دارای موتور است.
در تجهیزات موتوری، تنها عدد وات همیشه تمام داستان نیست؛ شرایط راه‌اندازی موتور نیز می‌تواند اهمیت داشته باشد.
علاوه بر این، یک کافی‌شاپ حرفه‌ای ممکن است چند آسیاب داشته باشد:
آسیاب Espresso Blend
آسیاب Single Origin
آسیاب Decaf
بنابراین اگر سه آسیاب در کانتر وجود داشته باشند، باید مجموع بار و شرایط کاری آنها نیز در طراحی لحاظ شود.
بلندر؛ دستگاه کوچک با موتور نسبتاً قدرتمند
بلندرهای حرفه‌ای بار سرد می‌توانند موتورهای نسبتاً قدرتمندی داشته باشند.
اگر منوی شما شامل تعداد زیادی:
Frappé،
Smoothie،
Frozen Drink،
Mocktail،
Protein Shake
باشد، ممکن است در ساعات شلوغ چند بلندر به‌طور مکرر استفاده شوند.
پس در کافه‌هایی که فروش نوشیدنی سرد بالاست، بار سرد را نباید از نظر برق دست‌کم گرفت.
یخ‌ساز کافی‌شاپ
یخ‌ساز یکی دیگر از تجهیزات مهم است.
برخلاف بلندر که کوتاه‌مدت کار می‌کند، یخ‌ساز می‌تواند در طول روز سیکل‌های متعدد تولید یخ داشته باشد.
همچنین دارای اجزایی مانند کمپرسور، پمپ و فن است.
بنابراین هنگام برنامه‌ریزی زیرساخت برق، بهتر است اطلاعات واقعی مدل انتخابی شامل:
Rated Power
Rated Current
Voltage
Frequency
بررسی شود.
ماشین ظرفشویی؛ بار پنهان پروژه
در برخی پروژه‌ها تمام توجه روی اسپرسوساز متمرکز می‌شود، درحالی‌که ماشین ظرفشویی تجاری می‌تواند یکی از تجهیزات پرمصرف مجموعه باشد.
دلیل اصلی آن وجود سیستم گرمایش آب و Booster در برخی مدل‌هاست.
بنابراین اگر کافی‌شاپ قرار است Dishwasher تجاری داشته باشد، مشخصات برق آن باید قبل از اجرای تأسیسات مشخص شود.
بویلر آب جوش
Water Boiler نیز به دلیل استفاده از المنت می‌تواند بار قابل توجهی ایجاد کند.
به‌خصوص در کافه‌هایی که:
چای،
دمنوش،
V60،
Aeropress،
French Press
یا سایر نوشیدنی‌های گرم
فروش زیادی دارند.
در چنین مجموعه‌ای ممکن است اسپرسوساز و بویلر آب جوش همزمان در حال گرم‌کردن آب باشند.
پس این دو دستگاه را باید در سناریوی Peak Load با یکدیگر بررسی کرد.
شوکیک، یخچال و فریزر
این تجهیزات عموماً کمپرسوری هستند.
نکته مهم در مورد تجهیزات کمپرسوری این است که علاوه بر مصرف عادی، شرایط شروع به کار کمپرسور نیز اهمیت دارد.
به همین دلیل انتخاب فیوز یا کابل فقط براساس یک تقسیم ساده وات بر ولتاژ روش کاملی نیست.
مشخصات سازنده و طراحی برق پروژه باید مبنای تصمیم نهایی باشد.
روشنایی کافی‌شاپ را فراموش نکنید
وقتی درباره برق تجهیزات کافی‌شاپ صحبت می‌کنیم، معمولاً تمام توجه به دستگاه‌های کانتر است.
اما کافه بارهای دیگری نیز دارد:
روشنایی عمومی،
نور دکوراتیو،
تابلو،
نور ویترین،
سیستم صوتی،
دوربین،
مودم،
POS،
کامپیوتر،
شارژرها،
سیستم تهویه
و تجهیزات جانبی.
هرکدام ممکن است در مقایسه با اسپرسوساز کوچک باشند، اما مجموع آنها می‌تواند قابل توجه شود.
تهویه و سرمایش؛ یکی از مهم‌ترین مصرف‌کنندگان برق
یکی از مواردی که در محاسبات اولیه کافه زیاد فراموش می‌شود، سیستم HVAC است.
کولر گازی، سیستم تهویه، اگزاست و تجهیزات سرمایشی می‌توانند سهم قابل توجهی از ظرفیت برق ساختمان را مصرف کنند.
بنابراین اگر هدف شما محاسبه کل برق مورد نیاز کافی‌شاپ است، فقط تجهیزات بار را جمع نکنید.
باید حداقل سه گروه را جدا کنید:
بار تجهیزات کافی‌شاپ
بار تأسیسات و HVAC
بار روشنایی و عمومی
سپس سناریوی همزمانی آنها بررسی شود.
یک مثال اولیه از کافی‌شاپ کوچک
فرض کنیم یک کافی‌شاپ کوچک تجهیزات زیر را دارد:
| تجهیز | توان فرضی |
|---|---|
| اسپرسوساز | ۳۵۰۰ وات |
| آسیاب اول | ۵۰۰ وات |
| آسیاب دوم | ۵۰۰ وات |
| بلندر | ۱۵۰۰ وات |
| یخ‌ساز | ۵۰۰ وات |
| یخچال | ۳۰۰ وات |
| شوکیک | ۵۰۰ وات |
| بویلر آب | ۲۰۰۰ وات |
| روشنایی و تجهیزات عمومی | ۱۲۰۰ وات |
| مجموع توان نامی | ۱۰۵۰۰ وات |
پس مجموع ساده:
10.5 kW
است.
اگر فرض کنیم همه این بارها به‌طور ایده‌آل روی یک سیستم تک‌فاز ۲۳۰ ولت قرار بگیرند، فقط برای درک مرتبه بزرگی بار:
10500 ÷ 230 ≈ 45.7 A
به دست می‌آید.
اما هنوز نمی‌توان نتیجه گرفت:
«این کافی‌شاپ دقیقاً ۴۶ آمپر برق نیاز دارد.»
چرا؟
چون باید موارد دیگری را بررسی کنیم:
ضریب همزمانی،
ماهیت بارها،
Power Factor،
جریان راه‌اندازی،
HVAC،
تجهیزات آینده،
شرایط واقعی سیم‌کشی،
نوع انشعاب،
و مشخصات سازنده.
این همان موضوعی است که در بخش دوم مقاله به‌صورت دقیق‌تر بررسی خواهیم کرد.
محاسبه برق مورد نیاز کافی‌شاپ؛ آمپر، کیلووات، Peak Load و تک‌فاز یا سه‌فاز
در بخش اول دیدیم که جمع‌کردن توان درج‌شده روی پلاک دستگاه‌ها فقط نقطه شروع است. برای طراحی زیرساخت برق کافی‌شاپ باید بدانیم در ساعت پیک فروش چه تجهیزاتی ممکن است همزمان فعال باشند و هرکدام چه نوع بار الکتریکی ایجاد می‌کنند.
در این بخش وارد محاسبات عملی می‌شویم تا قبل از خرید تجهیزات یا اجاره یک ملک، دید اولیه‌ای از ظرفیت برق مورد نیاز داشته باشید.
هشدار فنی: فرمول‌ها و مثال‌های این مقاله برای برآورد اولیه هستند. انتخاب کابل، کلید حفاظتی، RCD/RCBO، تابلو برق، سیستم ارت و اجرای مدار باید توسط برقکار یا مهندس برق واجد صلاحیت و مطابق مشخصات واقعی تجهیزات و مقررات محل پروژه انجام شود.
برق تک‌فاز کافی‌شاپ چگونه محاسبه می‌شود؟
برای یک بار تک‌فاز ساده، رابطه پایه به شکل زیر است:
P = V × I
بنابراین:
I = P ÷ V
که در آن:
| علامت | مفهوم |
|---|---|
| P | توان برحسب وات |
| V | ولتاژ برحسب ولت |
| I | جریان برحسب آمپر |
برای مثال، اگر یک دستگاه ۲۳۰۰ وات توان داشته باشد و برای تخمین ساده ولتاژ را ۲۳۰ ولت فرض کنیم:
2300 ÷ 230 = 10 A
یعنی جریان تقریبی دستگاه:
۱۰ آمپر
است.
اگر توان دستگاه ۴۶۰۰ وات باشد:
4600 ÷ 230 = 20 A
اما این محاسبه ساده برای همه تجهیزات کافی نیست.
برای موتور، کمپرسور و برخی تجهیزات AC باید عواملی مانند Power Factor، راندمان، جریان راه‌اندازی و مشخصات سازنده نیز بررسی شوند.
Power Factor یا ضریب توان چیست؟
در برخی بارهای AC، تمام جریان کشیده‌شده به توان اکتیو تبدیل نمی‌شود.
در یک مدل ساده تک‌فاز:
P = V × I × PF
بنابراین:
I = P ÷ (V × PF)
که PF همان Power Factor است.
فرض کنید دستگاهی ۲۲۰۰ وات توان اکتیو داشته باشد و ضریب توان آن طبق مشخصات فنی:
0.8
باشد.
در ولتاژ ۲۳۰ ولت:
2200 ÷ (230 × 0.8) ≈ 12 A
درحالی‌که اگر PF را نادیده بگیریم:
2200 ÷ 230 ≈ 9.6 A
به دست می‌آید.
این مثال نشان می‌دهد چرا نباید برای طراحی نهایی برق تمام دستگاه‌های کافی‌شاپ فقط عدد وات را تقسیم بر ولتاژ کرد.
برق سه‌فاز چگونه محاسبه می‌شود؟
برای یک بار سه‌فاز متعادل، رابطه متداول توان اکتیو به‌صورت زیر است:
P = √3 × VLL × I × PF
و در نتیجه:
I = P ÷ (√3 × VLL × PF)
در این رابطه:
P: توان اکتیو
VLL: ولتاژ خط به خط
I: جریان خط
PF: ضریب توان
است.
اما یک نکته بسیار مهم وجود دارد:
وجود برق سه‌فاز در ملک به این معنی نیست که همه تجهیزات کافه سه‌فاز هستند.
ممکن است یک کافه انشعاب سه‌فاز داشته باشد، اما تعداد زیادی از تجهیزات آن تک‌فاز باشند و این بارها بین فازها توزیع شوند.
بنابراین مسئله دیگری مطرح می‌شود:
بالانس فازها
اگر تمام تجهیزات تک‌فاز پرمصرف به یک فاز متصل شوند و دو فاز دیگر بار بسیار کمتری داشته باشند، سیستم به شکل مطلوبی توزیع نشده است.
برای مثال در یک پروژه فرضی می‌توان بارها را با نظر طراح برق بین فازها توزیع کرد.
مثلاً:
L1: بخشی از بار گرم
L2: بخشی از تجهیزات سرمایشی و بار سرد
L3: بخشی از Dishwasher، بویلر یا بارهای دیگر
اما این صرفاً یک مثال مفهومی است.
توزیع واقعی باید براساس جریان هر مدار، مشخصات تجهیزات، نوع بار و طراحی تابلو انجام شود.
تک‌فاز بهتر است یا سه‌فاز؟
پاسخ ثابت برای همه کافی‌شاپ‌ها وجود ندارد.
اگر کافه کوچک باشد و تجهیزات پرمصرف محدودی داشته باشد، ممکن است ظرفیت موجود تک‌فاز پاسخگوی طراحی موردنظر باشد.
اما هرچه تعداد تجهیزات زیر بیشتر شود:
اسپرسوساز بزرگ،
Dishwasher،
بویلر پرقدرت،
فر،
تجهیزات آشپزخانه،
HVAC،
یخ‌ساز بزرگ،
چند یخچال و فریزر،
احتمال اینکه بررسی یک انشعاب با ظرفیت بالاتر یا سه‌فاز منطقی باشد بیشتر می‌شود.
نکته اصلی این است:
تک‌فاز یا سه‌فاز بودن را فقط براساس متراژ کافه انتخاب نکنید؛ Load Schedule واقعی تجهیزات را بررسی کنید.
یک کافه ۳۰ متری با منوی سنگین می‌تواند بار بیشتری از یک کافه ۸۰ متری با منوی ساده داشته باشد.
Load Schedule کافی‌شاپ چیست؟
یکی از حرفه‌ای‌ترین کارهایی که قبل از اجرای برق کافه می‌توان انجام داد، ساخت Load Schedule است.
در این جدول، تجهیزات اصلی پروژه ثبت می‌شوند.
برای مثال:
| تجهیز | تعداد | توان هر دستگاه | مجموع توان | نوع اتصال | محل |
|---|---|---|---|---|---|
| اسپرسوساز | ۱ | ۵۰۰۰ W | ۵۰۰۰ W | طبق دیتاشیت | Coffee Bar |
| آسیاب | ۲ | ۵۰۰ W | ۱۰۰۰ W | تک‌فاز | Coffee Bar |
| بلندر | ۲ | ۱۵۰۰ W | ۳۰۰۰ W | تک‌فاز | Cold Bar |
| یخ‌ساز | ۱ | ۶۰۰ W | ۶۰۰ W | طبق دیتاشیت | Service |
| بویلر | ۱ | ۳۰۰۰ W | ۳۰۰۰ W | طبق دیتاشیت | Coffee Bar |
| شوکیک | ۱ | ۶۰۰ W | ۶۰۰ W | تک‌فاز | Front |
| یخچال | ۲ | ۳۰۰ W | ۶۰۰ W | تک‌فاز | Bar |
| Dishwasher | ۱ | ۵۰۰۰ W | ۵۰۰۰ W | طبق دیتاشیت | Wash |
| روشنایی | — | — | ۱۲۰۰ W | عمومی | سالن |
جمع توان نامی مثال بالا:
۲۰٬۰۰۰ وات
یا:
20 kW
است.
ولی این هنوز پایان محاسبه نیست.
Connected Load چیست؟
Connected Load یا بار متصل، مجموع ظرفیت نامی تجهیزاتی است که به سیستم برق متصل هستند.
در مثال بالا:
Connected Load = 20 kW
اما آیا این یعنی کافه در تمام ساعات کاری دقیقاً ۲۰ کیلووات مصرف می‌کند؟
خیر.
بعضی دستگاه‌ها سیکلی هستند، بعضی مدت کوتاهی روشن می‌شوند و برخی تجهیزات ممکن است در شرایط عادی همزمان به حداکثر بار نرسند.
به همین دلیل مفهوم Demand اهمیت پیدا می‌کند.
Demand Factor چیست؟
برای برآورد اولیه می‌توان برای برخی گروه‌های بار، الگوی استفاده همزمان را بررسی کرد.
اما یک اشتباه خطرناک این است که یک «ضریب همزمانی ثابت» مانند ۰٫۶ یا ۰٫۷ را بدون تحلیل روی کل کافی‌شاپ اعمال کنیم.
مثلاً نباید صرفاً بگوییم:
20 kW × 0.7 = 14 kW
و نتیجه بگیریم که برق ۱۴ کیلووات حتماً کافی است.
چرا؟
چون ممکن است در ساعت پیک:
اسپرسوساز در بازیابی حرارت باشد،
بویلر روشن شود،
Dishwasher وارد مرحله گرمایش شود،
بلندر کار کند،
و کمپرسور چند تجهیز سرمایشی نیز همزمان روشن شود.
بنابراین بهترین روش برای کافی‌شاپ، ساخت سناریوی پیک واقعی است.
سناریوی Peak Load چیست؟
فرض کنیم ساعت ۲۰:۳۰ جمعه است و کافه بیشترین سفارش روز را دارد.
در این لحظه:
اسپرسوساز با بار بالا کار می‌کند.
دو آسیاب مرتب فعال می‌شوند.
یکی از بلندرها روشن است.
یخ‌ساز در سیکل تولید قرار دارد.
بویلر در حال گرم‌کردن آب است.
شوکیک روشن است.
کمپرسور یکی از یخچال‌ها شروع به کار می‌کند.
Dishwasher نیز وارد سیکل شست‌وشو یا گرمایش شده است.
روشنایی سالن کاملاً روشن است.
این سناریو برای طراحی بسیار ارزشمندتر از محاسبه مصرف متوسط یک روز است.
مثال عملی شماره ۱؛ کافی‌شاپ کوچک
فرض کنیم یک کافی‌شاپ Takeaway یا کوچک داریم.
تجهیزات فرضی:
| تجهیز | توان |
|---|---|
| اسپرسوساز | ۳۰۰۰ W |
| آسیاب اول | ۴۰۰ W |
| آسیاب دوم | ۴۰۰ W |
| بلندر | ۱۲۰۰ W |
| یخ‌ساز | ۴۰۰ W |
| یخچال | ۲۵۰ W |
| شوکیک | ۴۰۰ W |
| روشنایی و عمومی | ۸۰۰ W |
Connected Load:
3000 + 400 + 400 + 1200 + 400 + 250 + 400 + 800
برابر است با:
۶۸۵۰ وات
یا:
6.85 kW
اگر صرفاً برای درک مقیاس بار، همه را تک‌فاز و PF را در این محاسبه ساده لحاظ نکنیم:
6850 ÷ 230 ≈ 29.8 A
یعنی اگر همه این بارها در یک لحظه واقعاً در وضعیت متناظر با توان فرض‌شده قرار گیرند، مرتبه جریان حدود ۳۰ آمپر خواهد بود.
اما این هنوز عدد نهایی طراحی نیست.
مثال عملی شماره ۲؛ کافی‌شاپ متوسط
حالا یک کافه با منوی کامل‌تر را تصور کنیم:
| تجهیز | تعداد | مجموع توان فرضی |
|---|---|---|
| اسپرسوساز | ۱ | ۵۰۰۰ W |
| آسیاب | ۲ | ۱۰۰۰ W |
| بلندر | ۲ | ۳۰۰۰ W |
| یخ‌ساز | ۱ | ۷۰۰ W |
| بویلر | ۱ | ۲۵۰۰ W |
| شوکیک | ۱ | ۶۰۰ W |
| یخچال زیرکانتری | ۲ | ۶۰۰ W |
| Dishwasher | ۱ | ۳۵۰۰ W |
| روشنایی و عمومی | — | ۱۲۰۰ W |
مجموع:
18100 W
یعنی:
18.1 kW
اگر فقط برای یک تخمین بسیار ساده همه این بار را روی ۲۳۰ ولت تک‌فاز فرض کنیم:
18100 ÷ 230 ≈ 78.7 A
این عدد فوراً یک سؤال مهم ایجاد می‌کند:
آیا زیرساخت برق ملکی که قصد اجاره آن را داریم اصلاً برای چنین تجهیزاتی مناسب است؟
این دقیقاً همان سؤالی است که بهتر است قبل از امضای قرارداد اجاره مطرح شود، نه روز نصب اسپرسوساز.
مثال شماره ۳؛ کافه‌بیکری
شرایط در کافه‌بیکری می‌تواند جدی‌تر شود.
چون علاوه بر Coffee Bar، تجهیزات Bakery نیز وارد محاسبه می‌شوند.
برای مثال:
| تجهیز | توان فرضی |
|---|---|
| اسپرسوساز | ۶ kW |
| دو آسیاب | ۱٫۲ kW |
| دو بلندر | ۳ kW |
| یخ‌ساز | ۱ kW |
| بویلر | ۳ kW |
| Dishwasher | ۵ kW |
| شوکیک | ۰٫۸ kW |
| یخچال و فریزر | ۱٫۵ kW |
| میکسر | ۲ kW |
| پروفر | ۲٫۵ kW |
| فر | ۱۲ kW |
| روشنایی و عمومی | ۲ kW |
Connected Load فرضی:
40 kW
اینجاست که طراحی برق از یک موضوع جانبی به یکی از تصمیم‌های اصلی پروژه تبدیل می‌شود.
متراژ کافی‌شاپ تعیین‌کننده برق نیست
یکی از نکاتی که در مشاوره راه‌اندازی باید جدی گرفته شود این است که:
متراژ ≠ مصرف برق
برای مثال یک کافی‌شاپ ۲۰ متری Takeaway ممکن است:
اسپرسوساز،
دو آسیاب،
دو بلندر،
یخ‌ساز،
بویلر،
شوکیک،
یخچال
داشته باشد.
درحالی‌که یک کافه ۶۰ متری با منوی محدود ممکن است تجهیزات بسیار کمتری داشته باشد.
بنابراین سؤال:
«برای کافی‌شاپ ۵۰ متری چند آمپر برق لازم است؟»
به‌تنهایی اطلاعات کافی برای پاسخ دقیق ندارد.
سؤال حرفه‌ای‌تر این است:
برای منو، ظرفیت فروش و تجهیزات این کافی‌شاپ ۵۰ متری چه ظرفیت برقی لازم است؟
برق کافی‌شاپ ۲۰ متری چقدر است؟
برای یک کافه کوچک نمی‌توان یک عدد ثابت ارائه کرد.
اما می‌توان سناریو ساخت.
مثلاً:
سناریوی سبک
اسپرسوساز کوچک + یک آسیاب + یخچال + بلندر + روشنایی.
سناریوی متوسط
اسپرسوساز تجاری + دو آسیاب + بلندر + یخ‌ساز + شوکیک + یخچال.
سناریوی سنگین
اسپرسوساز قدرتمند + دو آسیاب + دو بلندر + یخ‌ساز + بویلر + Dishwasher + تجهیزات Food.
ممکن است هر سه مجموعه ۲۰ متر باشند ولی نیاز الکتریکی آنها کاملاً متفاوت باشد.
برق کافی‌شاپ ۳۰ متری چقدر است؟
باز هم منو مهم‌تر از متراژ است.
یک کافی‌شاپ ۳۰ متری Specialty Coffee که فقط:
Espresso،
Pour Over،
Cold Brew،
چند نوشیدنی سرد
سرو می‌کند، احتمالاً ساختار تجهیزاتی متفاوتی نسبت به کافه‌ای دارد که علاوه بر نوشیدنی:
وافل،
پنینی،
صبحانه،
دسر گرم،
غذای سبک
نیز ارائه می‌کند.
هر آیتم منو می‌تواند تجهیزات جدیدی وارد پروژه کند و هر دستگاه جدید می‌تواند بار برق را افزایش دهد.
بنابراین طراحی منو و طراحی تأسیسات به یکدیگر وابسته‌اند.
برق کافی‌شاپ ۵۰ متری چقدر است؟
در یک کافه ۵۰ متری معمولاً باید علاوه بر Coffee Bar، سایر بارهای مجموعه را جدی‌تر بررسی کرد:
HVAC،
روشنایی سالن،
تابلو،
سیستم صوتی،
چند یخچال،
شوکیک بزرگ‌تر،
Dishwasher،
تجهیزات Food Station.
اگر Kitchen یا Bakery نیز اضافه شود، محاسبات کاملاً تغییر می‌کنند.
بنابراین ارائه عددی مانند:
«کافه ۵۰ متری ۳۲ آمپر می‌خواهد»
بدون دانستن تجهیزات، مبنای مهندسی کافی ندارد.
یک روش کاربردی برای محاسبه اولیه برق کافه
برای برنامه‌ریزی اولیه می‌توانید این مسیر را طی کنید:
منو ← حجم فروش هدف ← لیست تجهیزات ← توان هر تجهیز ← نوع اتصال ← Connected Load ← سناریوی Peak Load ← ظرفیت توسعه ← بررسی زیرساخت توسط متخصص
این روش بسیار بهتر از تخمین براساس متراژ است.
مرحله اول: منوی نهایی را مشخص کنید
قبل از طراحی برق باید بدانید چه چیزی می‌فروشید.
مثلاً اضافه‌شدن یک آیتم ساده مانند وافل ممکن است به معنی اضافه‌شدن یک دستگاه ۱٫۵ تا ۲٫۵ کیلوواتی باشد.
اضافه‌شدن Panini ممکن است دستگاه دیگری وارد کانتر کند.
اضافه‌شدن Tea Station می‌تواند نیاز به بویلر بزرگ‌تر ایجاد کند.
پس منو روی برق اثر مستقیم دارد.
مرحله دوم: ظرفیت فروش را تخمین بزنید
فقط تعداد دستگاه‌ها مهم نیست.
ظرفیت نیز مهم است.
یک اسپرسوساز برای کافه کم‌فروش ممکن است با دستگاه یک مجموعه High-Volume متفاوت باشد.
یخ‌ساز ۲۰ کیلوگرم در روز با یخ‌ساز بزرگ صنعتی از نظر زیرساخت یکسان نیست.
بنابراین باید حداقل این سؤال را پاسخ دهید:
در شلوغ‌ترین ساعت چند سفارش داریم؟
مرحله سوم: مشخصات برق تمام دستگاه‌ها را ثبت کنید
برای هر دستگاه این اطلاعات را از پلاک یا دیتاشیت بگیرید:
Voltage
Frequency
Rated Power
Rated Current
Phase
Power Factor در صورت اعلام
Connection Requirements
اگر دستگاه هنوز خریداری نشده است، اطلاعات مدل موردنظر را از فروشنده یا دیتاشیت سازنده دریافت کنید.
مرحله چهارم: تجهیزات را دسته‌بندی کنید
پیشنهاد می‌شود حداقل چهار گروه ایجاد شود.
Coffee Bar
اسپرسوساز
آسیاب
بویلر
Cold Bar
بلندر
یخ‌ساز
یخچال
شوکیک
Kitchen / Bakery
فر
مایکروویو
وافل‌ساز
ساندویچ‌میکر
میکسر
پروفر
General
HVAC
روشنایی
POS
سیستم صوتی
دوربین
تابلو
این دسته‌بندی بعداً برای طراحی تابلو و تحلیل Peak Load بسیار مفید خواهد بود.
مرحله پنجم: Connected Load را محاسبه کنید
فرض کنید نتیجه این باشد:
Coffee Bar = 9 kW
Cold Bar = 5 kW
Kitchen = 8 kW
General = 4 kW
پس:
Connected Load = 26 kW
اما هنوز تصمیم نهایی نمی‌گیریم.
مرحله ششم: سناریوی Peak را بسازید
حالا از خودتان بپرسید:
در بدترین ساعت کاری، کدام تجهیزات می‌توانند همزمان فعال باشند؟
مثلاً:
اسپرسوساز
بویلر
Dishwasher
یک بلندر
یخ‌ساز
شوکیک
یخچال‌ها
HVAC
روشنایی
این سناریو مبنای بسیار بهتری برای بررسی زیرساخت است.
مرحله هفتم: توسعه آینده را فراموش نکنید
فرض کنید امروز فقط یک بلندر دارید.
شش ماه بعد فروش نوشیدنی سرد افزایش پیدا می‌کند و بلندر دوم اضافه می‌شود.
بعد تصمیم می‌گیرید:
بویلر بزرگ‌تر،
Dishwasher،
یخ‌ساز بزرگ‌تر،
یا یک دستگاه پخت
اضافه کنید.
اگر تابلو و زیرساخت دقیقاً لب مرز نیاز فعلی طراحی شده باشند، توسعه آینده پرهزینه خواهد شد.
بنابراین طراحی خوب فقط سؤال نمی‌کند:
«امروز چه مقدار برق می‌خواهیم؟»
بلکه می‌پرسد:
«اگر فروش کافه رشد کرد، چه تجهیزاتی احتمالاً اضافه می‌شوند؟»
Reserve Capacity یا ظرفیت رزرو
وجود ظرفیت مناسب برای توسعه آینده می‌تواند ارزشمند باشد؛ اما درصد مشخص و ثابتی برای همه پروژه‌ها وجود ندارد.
مقدار مناسب Reserve Capacity باید براساس:
نوع پروژه،
برنامه توسعه،
ظرفیت انشعاب،
تابلو،
بودجه،
نوع تجهیزات آینده
تعیین شود.
این نکته به‌خصوص برای کافه‌هایی که احتمال توسعه منو یا اضافه‌کردن Bakery دارند اهمیت بیشتری دارد.
آیا برق ملک برای کافی‌شاپ مناسب است؟
این سؤال باید قبل از اجاره ملک مطرح شود.
در بازدید ملک فقط به این موارد نگاه نکنید:
لوکیشن خوب است؟
ویترین دارد؟
پارکینگ مناسب است؟
اجاره قابل قبول است؟
این سؤال‌ها را نیز اضافه کنید:
ظرفیت انشعاب برق چقدر است؟
تک‌فاز است یا سه‌فاز؟
تابلو برق چه وضعیتی دارد؟
امکان افزایش ظرفیت وجود دارد؟
ارت مناسب وجود دارد؟
مسیر اجرای مدارهای مستقل وجود دارد؟
HVAC چه مقدار از ظرفیت را مصرف می‌کند؟
تجهیزات موجود ساختمان چه بارهایی دارند؟
این بررسی ممکن است جلوی یک هزینه بسیار بزرگ بعدی را بگیرد.
اشتباه مهم: بررسی برق بعد از خرید دستگاه
سناریوی نامطلوب این است:
ابتدا اسپرسوساز خریداری می‌شود.
بعد Dishwasher خریداری می‌شود.
بعد یخ‌ساز و بویلر اضافه می‌شوند.
در نهایت برقکار وارد پروژه می‌شود و مشخص می‌شود ظرفیت موجود پاسخگو نیست.
سناریوی بهتر:
منو ← Equipment Schedule ← Load Schedule ← بررسی ملک ← طراحی تأسیسات ← خرید تجهیزات
آیا برای اسپرسوساز محافظ برق لازم است؟
این سؤال را نباید صرفاً با یک «بله» یا «خیر» عمومی پاسخ داد.
کیفیت برق ورودی، نوع دستگاه، الزامات سازنده و حساسیت بردهای الکترونیکی باید بررسی شوند.
راهکار حفاظتی ممکن است شامل ترکیبی از موارد زیر باشد:
Surge Protection،
حفاظت اضافه‌جریان،
حفاظت نشتی جریان،
ارت مناسب،
کنترل شرایط ولتاژ
و تجهیزات حفاظتی متناسب با پروژه.
نوع و ظرفیت این تجهیزات باید توسط متخصص انتخاب شود.
آیا UPS برای اسپرسوساز مناسب است؟
اینجا یکی از سوءتفاهم‌های رایج وجود دارد.
یک اسپرسوساز چندکیلوواتی بار بزرگی محسوب می‌شود و تأمین کل توان آن از UPS می‌تواند نیازمند سیستم گران و پرظرفیتی باشد.
بنابراین در بسیاری از پروژه‌ها UPS بیشتر برای بارهای حساس و کم‌مصرف مانند:
POS،
مودم،
سیستم شبکه،
کامپیوتر،
برخی تجهیزات کنترلی
بررسی می‌شود.
اگر هدف تأمین اضطراری اسپرسوساز یا تجهیزات سنگین باشد، باید سیستم Backup Power به‌صورت مهندسی طراحی شود.
ژنراتور کافی‌شاپ چقدر باید باشد؟
انتخاب ژنراتور نیز صرفاً با جمع‌کردن وات دستگاه‌ها انجام نمی‌شود.
باید مشخص شود در زمان قطع برق کدام تجهیزات ضروری هستند.
مثلاً:
اسپرسوساز؟
یخچال‌ها؟
یخ‌ساز؟
POS؟
روشنایی؟
HVAC؟
Dishwasher؟
شاید لازم نباشد تمام کافه در زمان قطعی برق با ظرفیت کامل فعالیت کند.
می‌توان یک Critical Load List ایجاد کرد.
Critical Load چیست؟
Critical Load یعنی تجهیزاتی که در زمان اختلال برق باید در اولویت باقی بمانند.
برای یک کافه ممکن است شامل:
یخچال،
فریزر،
POS،
شبکه،
بخشی از روشنایی
باشد.
در مجموعه دیگری ممکن است اسپرسوساز نیز جزو Critical Load باشد.
این موضوع به مدل کسب‌وکار بستگی دارد.
ایده مهم برای مقاله هژیر شاپ: ماشین‌حساب برق کافی‌شاپ
این مقاله ظرفیت بسیار خوبی برای یک ابزار تعاملی اختصاصی دارد.
کاربر تجهیزات خود را انتخاب کند:
اسپرسوساز
تعداد: ۱
توان: ۵۰۰۰ وات
آسیاب
تعداد: ۲
توان هر دستگاه: ۵۰۰ وات
بلندر
تعداد: ۲
توان هر دستگاه: ۱۵۰۰ وات
و همین روند برای:
یخ‌ساز،
بویلر،
شوکیک،
یخچال،
Dishwasher،
فر،
میکسر،
HVAC،
روشنایی
ادامه پیدا کند.
خروجی ماشین‌حساب
ابزار می‌تواند به کاربر نشان دهد:
Connected Load
مثلاً:
18.4 kW
سپس جریان تقریبی براساس ورودی‌های انتخاب‌شده نمایش داده شود.
بعد:
بارهای اصلی پروژه
تجهیزات پرمصرف
سناریوی Peak قابل تنظیم
ظرفیت پیشنهادی برای توسعه
نمایش داده شود.
بهتر است ابزار از صدور حکم قطعی درباره سایز کابل یا فیوز خودداری کند، مگر اینکه تمام پارامترهای طراحی لازم دریافت شوند.
ابزار دوم: «برق این ملک برای کافه من کافی است؟»
این ابزار حتی می‌تواند از ماشین‌حساب اول جذاب‌تر باشد.
کاربر وارد کند:
نوع برق ملک:
تک‌فاز / سه‌فاز
ظرفیت اعلام‌شده انشعاب
توان اسپرسوساز
تعداد آسیاب
توان بویلر
توان Dishwasher
یخ‌ساز
بلندر
یخچال و شوکیک
HVAC
تجهیزات پخت
سپس ابزار نتیجه را به‌صورت سطح‌بندی‌شده نشان دهد:
بار ثبت‌شده تجهیزات
سناریوی بار همزمان انتخابی
ظرفیت باقی‌مانده تخمینی
نیاز به بررسی تخصصی
به‌جای اینکه بدون اطلاعات کافی اعلام کند «این ملک قطعاً مناسب است».
ابزار سوم: مقایسه تک‌فاز و سه‌فاز
کاربر Connected Load را وارد کند.
مثلاً:
۱۸ kW
ابزار بتواند تفاوت مفهومی دو سناریو را نمایش دهد:
سناریوی تک‌فاز
بار متمرکزتر روی یک فاز.
سناریوی سه‌فاز
امکان توزیع مناسب بارهای تک‌فاز و استفاده از تجهیزات سه‌فاز در صورت طراحی مناسب.
همراه با توضیح اینکه انتخاب نهایی به نوع تجهیزات و ظرفیت انشعاب بستگی دارد.
ابزار چهارم: Peak Load Builder
این ابزار می‌تواند یکی از نقاط متمایز مقاله باشد.
کاربر تمام تجهیزات را وارد می‌کند.
سپس برای هر دستگاه مشخص می‌کند:
ممکن است در Peak روشن باشد؟
بله / خیر
مثلاً:
| دستگاه | توان | فعال در Peak |
|---|---|---|
| اسپرسوساز | ۵۰۰۰ W | بله |
| بویلر | ۳۰۰۰ W | بله |
| Dishwasher | ۴۰۰۰ W | بله |
| بلندر ۱ | ۱۵۰۰ W | بله |
| بلندر ۲ | ۱۵۰۰ W | خیر |
| یخ‌ساز | ۷۰۰ W | بله |
| فر | ۶۰۰۰ W | خیر |
و ابزار دو عدد نشان دهد:
Connected Load: 21.7 kW
Selected Peak Load: 14.2 kW
این عدد برای گفت‌وگو با مشاور تجهیزات و برقکار بسیار کاربردی‌تر خواهد بود.
ابزار پنجم: خروجی مخصوص برقکار
بعد از تکمیل ماشین‌حساب، یک دکمه قرار دهیم:
«دریافت خلاصه تجهیزات برای برقکار»
خروجی شامل:
نام پروژه
تعداد تجهیزات
مدل دستگاه
توان
ولتاژ
تعداد فاز
جریان نامی در صورت ورود
محل نصب
Connected Load
سناریوی Peak
تجهیزات احتمالی آینده
باشد.
کاربر بتواند آن را چاپ یا PDF کند.
این ویژگی می‌تواند مقاله هژیر شاپ را از یک مقاله آموزشی ساده به یک ابزار پیش‌طراحی پروژه کافی‌شاپ تبدیل کند.
از روی پریز نمی‌توان ظرفیت واقعی برق ملک را تشخیص داد
وجود تعداد زیادی پریز در کانتر به معنی مناسب بودن زیرساخت نیست.
ممکن است چند پریز همگی روی یک مدار قرار گرفته باشند.
بنابراین:
تعداد پریز ≠ تعداد مدار
و:
وجود پریز صنعتی ≠ تضمین ظرفیت کافی
است.
تابلو برق و مدارها باید بررسی شوند.
پریزها باید براساس Equipment Layout طراحی شوند
در یک پروژه حرفه‌ای بهتر است ابتدا جای تجهیزات مشخص شود:
Espresso Station
Grinding Station
Cold Bar
Wash Station
Display
Kitchen
سپس نقاط برق براساس مدل واقعی تجهیزات طراحی شوند.
این کار جلوی استفاده گسترده از:
سه‌راهی،
رابط،
کابل اضافه،
اتصالات موقت
را می‌گیرد.
چرا سه‌راهی راه‌حل افزایش ظرفیت نیست؟
یکی از اشتباهات بسیار مهم در کافی‌شاپ این است که وقتی پریز کافی وجود ندارد، چند دستگاه به یک رابط یا چندراهی متصل شوند.
چندراهی ظرفیت مدار را افزایش نمی‌دهد.
اگر مدار برای یک مقدار مشخص طراحی شده باشد، اتصال دستگاه‌های بیشتر فقط بار همان مدار را افزایش می‌دهد.
بنابراین:
پریز بیشتر ≠ برق بیشتر
و:
چندراهی ≠ افزایش ظرفیت مدار
نقشه برق باید با نقشه کانتر هماهنگ باشد
این موضوع به‌خصوص برای هژیر شاپ مهم است، چون طراحی و راه‌اندازی کافه فقط انتخاب دستگاه نیست.
وقتی Equipment Layout نهایی شد:
محل اسپرسوساز ← برق + آب + فاضلاب موردنیاز
محل یخ‌ساز ← برق + آب + Drain در مدل‌های مربوط
محل Dishwasher ← برق + آب + Drain
محل یخچال ← برق + تهویه مناسب
باید همزمان دیده شوند.
یعنی طراحی:
تجهیزات ← کانتر ← برق ← آب ← فاضلاب ← تهویه
باید یک سیستم یکپارچه باشد.
قبل از اجاره کافی‌شاپ این جدول را تکمیل کنید
| سؤال | وضعیت |
|---|---|
| نوع انشعاب برق مشخص است؟ | بله / خیر |
| ظرفیت انشعاب مشخص است؟ | بله / خیر |
| تابلو بررسی شده؟ | بله / خیر |
| ارت بررسی شده؟ | بله / خیر |
| امکان مدار مستقل وجود دارد؟ | بله / خیر |
| ظرفیت HVAC محاسبه شده؟ | بله / خیر |
| لیست تجهیزات نهایی شده؟ | بله / خیر |
| توان اسپرسوساز مشخص است؟ | بله / خیر |
| Dishwasher مشخص شده؟ | بله / خیر |
| تجهیزات پخت مشخص شده‌اند؟ | بله / خیر |
| توسعه آینده در نظر گرفته شده؟ | بله / خیر |
اگر بیشتر پاسخ‌ها «خیر» باشند، هنوز برای تصمیم‌گیری درباره برق پروژه اطلاعات کافی ندارید.
یک قانون مهم برای راه‌اندازی کافی‌شاپ
قبل از خرید دستگاه‌های اصلی، یک فایل مشخصات تجهیزات بسازید.
برای هر دستگاه حداقل این موارد را ثبت کنید:
نام دستگاه
برند و مدل
تعداد
توان
ولتاژ
جریان نامی
تک‌فاز / سه‌فاز
نوع اتصال
محل نصب
نیاز آب
نیاز Drain
نیاز تهویه
این فایل باید بین:
مالک،
طراح،
فروشنده تجهیزات،
برقکار،
لوله‌کش
و مجری کانتر
مشترک باشد.
در پروژه‌های حرفه‌ای همین هماهنگی اولیه می‌تواند جلوی بخش قابل توجهی از دوباره‌کاری‌های زمان نصب را بگیرد.
در بخش سوم چه می‌خوانید؟
در بخش سوم از ۴ وارد قسمت اجرایی‌تر می‌شویم:
افت ولتاژ و تأثیر آن روی تجهیزات کافی‌شاپ، مدار اختصاصی اسپرسوساز و Dishwasher، ارت، حفاظت، تجهیزات سرمایشی، جانمایی پریزها، اشتباهات رایج برق‌کشی، سناریوی کامل یک کافی‌شاپ حرفه‌ای و چک‌لیست تحویل تأسیسات قبل از نصب دستگاه‌ها.
مهندسی پنهان زیرساخت برق کافه‌هاپادکست هژیر شاپ تولید شده توسط AI
HAZHIR DESIGN
۰۰:۰۰۰۰:۰۰
برای شروع دکمه پخش را بزنید
طراحی برق کافی‌شاپ؛ از تابلو و مدار اختصاصی تا افت ولتاژ، ارت و جانمایی تجهیزات
تا اینجا مشخص شد که پاسخ سؤال «برق مورد نیاز کافی‌شاپ چقدر است؟» با یک عدد ثابت مثل ۲۵، ۳۲ یا ۶۳ آمپر ممکن نیست. ابتدا باید تجهیزات، توان نامی، نوع اتصال، الگوی استفاده و Peak Load مشخص شوند.
اما حتی اگر ظرفیت برق ورودی کافی باشد، طراحی ضعیف توزیع برق داخل کافی‌شاپ می‌تواند مشکل ایجاد کند.
ممکن است برق ورودی مناسب باشد ولی:
- چند دستگاه پرمصرف روی یک مدار قرار گرفته باشند؛
- مسیر کابل‌کشی برای بار موردنظر مناسب نباشد؛
- افت ولتاژ قابل توجه ایجاد شود؛
- سیستم ارت مناسب نباشد؛
- حفاظت تجهیزات درست انتخاب نشده باشد؛
- پریزها با جانمایی واقعی کانتر هماهنگ نباشند؛
- فضای توسعه آینده در تابلو پیش‌بینی نشده باشد.
بنابراین بعد از محاسبه «چقدر برق نیاز داریم؟» سؤال دوم این است:
این ظرفیت برق چگونه باید بین تجهیزات کافی‌شاپ توزیع شود؟
۱. چرا اسپرسوساز یکی از مهم‌ترین نقاط طراحی برق کافه است؟
اسپرسوساز صنعتی معمولاً یکی از تجهیزات اصلی Coffee Bar است و در برخی مدل‌ها چند کیلووات توان دارد.
دستگاه ممکن است شامل:
المنت بویلر،
Steam Boiler،
Coffee Boiler،
پمپ،
بردهای الکترونیکی،
شیرهای برقی،
نمایشگر
و سیستم‌های کنترلی
باشد.
به همین دلیل اتصال برق اسپرسوساز نباید در آخرین مرحله پروژه و صرفاً براساس نزدیک‌ترین پریز موجود تعیین شود.
مشخصات دقیق مدل باید قبل از اجرای تأسیسات در اختیار برقکار قرار گیرد.
۲. آیا اسپرسوساز باید مدار اختصاصی داشته باشد؟
برای بسیاری از تجهیزات اصلی و پرمصرف تجاری، بررسی مدار اختصاصی رویکرد مناسبی است؛ اما الزام دقیق باید از دیتاشیت سازنده و طراحی برق پروژه استخراج شود.
برای مثال نباید بدون محاسبه چنین ساختاری ایجاد شود:
اسپرسوساز + بویلر + آسیاب + یخچال ← یک پریز یا یک مدار
صرف اینکه مجموع دستگاه‌ها با چندراهی به یک نقطه قابل اتصال هستند، به معنی مناسب بودن مدار نیست.
در طراحی حرفه‌ای بهتر است بارهای مهم جداگانه شناسایی شوند.
۳. ماشین ظرفشویی را دست‌کم نگیرید
Dishwasher تجاری می‌تواند یکی از بارهای قابل توجه کافه باشد.
بسته به مدل ممکن است تجهیز دارای:
Wash Pump،
Tank Heater،
Booster Heater،
Drain Pump
باشد.
بنابراین مشخصات برق Dishwasher باید قبل از اجرای Wash Station معلوم شود.
به‌خصوص اگر دستگاه نیازمند اتصال خاص یا توان چندکیلوواتی باشد.
۴. بویلر آب جوش و Coffee Station
در بسیاری از کافه‌ها بویلر آب جوش در نزدیکی اسپرسوساز نصب می‌شود.
این جانمایی از نظر عملیات منطقی است، اما از نظر برق ممکن است دو بار قابل توجه را در یک ناحیه متمرکز کند.
برای مثال فرض کنید:
اسپرسوساز: ۵ kW
بویلر: ۳ kW
دو آسیاب: ۱ kW
در این صورت فقط Coffee Station حدود:
9 kW Connected Load
دارد.
بنابراین طراحی برق کانتر باید قبل از ساخت کانتر انجام شود.
۵. Cold Bar را جداگانه بررسی کنید
Cold Bar ممکن است شامل:
بلندر،
یخ‌ساز،
یخچال زیرکانتری،
فریزر،
شیکر برقی،
Juicer،
Ice Crusher
باشد.
اگرچه برخی از این دستگاه‌ها توان کمتری از اسپرسوساز دارند، اما تعداد آنها زیاد است و برخی نیز دارای موتور یا کمپرسور هستند.
به همین دلیل Cold Bar باید به‌عنوان یک Load Group مستقل در طراحی دیده شود.
۶. جریان راه‌اندازی چیست؟
برخی تجهیزات موتوری و کمپرسوری هنگام شروع به کار می‌توانند برای مدت کوتاهی شرایط جریان متفاوتی نسبت به کارکرد پایدار داشته باشند.
این موضوع ممکن است در تجهیزاتی مانند:
کمپرسور یخچال،
فریزر،
یخ‌ساز،
برخی پمپ‌ها،
برخی موتورها
مهم باشد.
به همین دلیل انتخاب تجهیزات حفاظتی نباید صرفاً از روی فرمول ساده:
توان ÷ ولتاژ
انجام شود.
۷. افت ولتاژ چیست؟
هر کابل دارای امپدانس است و عبور جریان می‌تواند باعث کاهش ولتاژ در انتهای مسیر شود.
به این پدیده Voltage Drop یا افت ولتاژ گفته می‌شود.
مقدار افت به عواملی مانند:
طول مسیر،
سطح مقطع هادی،
جریان،
جنس هادی،
نوع مدار،
Power Factor،
دمای کار
و روش نصب
وابسته است.
به همین دلیل ممکن است دو کافی‌شاپ با تجهیزات کاملاً مشابه، به طراحی کابل یکسانی نیاز نداشته باشند.
۸. چرا نباید سایز کابل را فقط از روی توان دستگاه پیشنهاد کرد؟
فرض کنیم یک دستگاه ۵ کیلوواتی داریم.
از روی این اطلاعات به‌تنهایی نمی‌توان با اطمینان گفت:
«کابل فلان سطح مقطع استفاده شود.»
برای انتخاب صحیح باید اطلاعات بیشتری داشته باشیم:
نوع مدار،
جریان طراحی،
طول مسیر،
روش نصب،
دمای محیط،
تجمع کابل‌ها،
افت ولتاژ مجاز،
نوع حفاظت،
شرایط اتصال کوتاه
و مقررات اجرایی.
بنابراین مقاله هژیر شاپ بهتر است به‌جای ارائه نسخه عمومی کابل، به کاربر آموزش دهد چه اطلاعاتی را به برقکار تحویل دهد.
این هم دقیق‌تر است و هم از توصیه اجرایی ناقص جلوگیری می‌کند.
۹. سیستم ارت در کافی‌شاپ
کافی‌شاپ محیطی است که:
برق،
آب،
تجهیزات فلزی،
سطوح استیل،
تجهیزات گرمایشی
و تجهیزات سرمایشی
در فاصله کمی از یکدیگر قرار دارند.
بنابراین سیستم Earthing یا ارت یکی از اجزای مهم ایمنی تأسیسات است.
وجود یک سیم با رنگ ارت در پریز به‌تنهایی اثبات نمی‌کند که سیستم حفاظتی ساختمان مناسب است.
سیستم باید توسط متخصص بررسی و آزمون شود.
۱۰. RCD و RCBO چیست؟
در طراحی تأسیسات ممکن است از تجهیزات حفاظتی مختلفی استفاده شود.
RCD برای تشخیص جریان نشتی و حفاظت متناسب با طراحی استفاده می‌شود.
RCBO حفاظت جریان نشتی و اضافه‌جریان را در یک تجهیز ترکیب می‌کند.
اما نوع، حساسیت، کلاس، جریان نامی و نحوه استفاده از این تجهیزات باید متناسب با مدار و مقررات تعیین شود.
بنابراین نسخه عمومی:
«برای همه دستگاه‌های کافی‌شاپ فلان RCBO را بخرید»
توصیه مناسبی نیست.
۱۱. Surge Protection چیست؟
تجهیزات مدرن کافی‌شاپ ممکن است دارای بردهای الکترونیکی و کنترلرهای حساس باشند.
در طراحی برق ساختمان می‌توان نیاز به Surge Protective Device یا SPD را بررسی کرد.
هدف، کاهش ریسک ناشی از برخی اضافه‌ولتاژهای گذراست.
SPD جایگزین:
ارت،
حفاظت اضافه‌جریان،
RCD،
یا طراحی صحیح شبکه
نیست؛ بلکه بخشی از یک معماری حفاظتی مناسب است.
۱۲. محافظ برق خانگی راه‌حل همه‌چیز نیست
گاهی برای یک اسپرسوساز صنعتی چندکیلوواتی همان محافظی پیشنهاد می‌شود که برای یخچال خانگی استفاده می‌شود.
این رویکرد می‌تواند اشتباه باشد.
تجهیز حفاظتی باید با:
توان و جریان دستگاه،
نوع بار،
روش اتصال،
الزامات سازنده
و ساختار برق پروژه
هماهنگ باشد.
۱۳. طراحی پریز کافی‌شاپ
یکی از بهترین زمان‌ها برای تعیین پریزها زمانی است که Equipment Layout نهایی شده است.
فرض کنید کانتر از راست به چپ شامل این Stationهاست:
Wash Station ← Cold Bar ← Espresso Station ← Pastry Display
اکنون برای هر بخش مشخص می‌کنیم چه تجهیزاتی نصب خواهند شد.
Espresso Station
ممکن است شامل:
اسپرسوساز
آسیاب اول
آسیاب دوم
بویلر
ترازو
POS
باشد.
هرکدام باید در Equipment Schedule ثبت شوند.
Cold Bar
ممکن است شامل:
بلندر اول
بلندر دوم
Ice Crusher
Juicer
یخچال زیرکانتری
یخ‌ساز
باشد.
Wash Station
ممکن است شامل:
Dishwasher
Water Treatment
پمپ‌های مربوط
تجهیزات جانبی
باشد.
Pastry / Display
ممکن است شامل:
شوکیک
یخچال
نور داخلی ویترین
تجهیزات جانبی
باشد.
وقتی این نقشه قبل از اجرای تأسیسات آماده شود، تعداد و موقعیت نقاط برق براساس تجهیزات واقعی تعیین خواهد شد.
۱۴. پریز رزرو برای توسعه آینده
در زمان طراحی کانتر بهتر است توسعه احتمالی نیز بررسی شود.
مثلاً امروز یک بلندر دارید، اما احتمال دارد چند ماه بعد بلندر دوم اضافه شود.
یا امروز بویلر ندارید اما در آینده قصد توسعه Tea & Brew Menu را دارید.
بنابراین در مرحله طراحی باید از خودتان بپرسید:
چه دستگاه‌هایی ممکن است طی دو سال آینده اضافه شوند؟
البته پریز رزرو به معنی ظرفیت الکتریکی نامحدود نیست.
مدار و تابلو نیز باید قابلیت توسعه را داشته باشند.
۱۵. اشتباه رایج: «پریز خالی داریم، پس دستگاه اضافه می‌کنیم»
این استدلال صحیح نیست.
ممکن است پریز خالی باشد اما مدار ظرفیت اضافه نداشته باشد.
بنابراین قبل از اضافه‌کردن دستگاه جدید باید مشخص شود:
پریز روی کدام مدار است؟
چه دستگاه‌های دیگری روی همان مدار قرار دارند؟
ظرفیت مدار چقدر است؟
بار جدید چه مشخصاتی دارد؟
۱۶. اشتباه رایج: همه تجهیزات کانتر روی یک مدار
از نظر اجرایی شاید ساده باشد که یک کابل به کانتر برسد و تعداد زیادی پریز از آن تغذیه شوند.
اما این طراحی برای یک کانتر حرفه‌ای الزاماً مناسب نیست.
Coffee Bar ممکن است چندین کیلووات بار داشته باشد.
Cold Bar نیز می‌تواند مجموعه‌ای از موتور و کمپرسور داشته باشد.
بنابراین تفکیک منطقی مدارها باید در مرحله طراحی انجام شود.
۱۷. اشتباه رایج: فراموش کردن HVAC
فرض کنید تجهیزات بار کافه مجموعاً:
15 kW
هستند.
مدیر پروژه همین عدد را مبنای تصمیم قرار می‌دهد.
اما بعداً چند سیستم سرمایش، تهویه و Exhaust اضافه می‌شوند.
در نتیجه Connected Load کل ساختمان بسیار بیشتر از برآورد اولیه خواهد شد.
بنابراین Load Schedule بهتر است حداقل شامل:
Coffee Equipment
Kitchen/Bakery
Refrigeration
HVAC
Lighting
General Loads
باشد.
۱۸. اشتباه رایج: فراموش کردن تجهیزات بیکری
اگر کافی‌شاپ احتمال دارد در آینده تبدیل به Cafe Bakery شود، این موضوع باید از ابتدا بررسی شود.
تجهیزاتی مانند:
فر کانوکشن،
فر دک،
میکسر،
پروفر،
شیتر،
یخچال و فریزر،
Dishwasher
می‌توانند نیاز زیرساخت را به‌شدت تغییر دهند.
اگر احتمال توسعه بیکری جدی است، بهتر است زیرساخت آینده در مرحله طراحی اولیه بررسی شود.
۱۹. اشتباه رایج: خرید دستگاه قبل از بررسی برق ملک
این ترتیب:
خرید اسپرسوساز ← خرید Dishwasher ← خرید بویلر ← بررسی برق
ریسک پروژه را بالا می‌برد.
ترتیب بهتر:
منو ← حجم فروش ← Equipment List ← Load Schedule ← بررسی ملک ← انتخاب نهایی تجهیزات
است.
۲۰. اشتباه رایج: اعتماد به اطلاعات شفاهی درباره برق ملک
جمله‌هایی مانند:
«برق اینجا قویه.»
«قبلاً رستوران بوده.»
«سه‌فاز داره، مشکلی نیست.»
برای تصمیم فنی کافی نیستند.
باید اطلاعات واقعی بررسی شود.
وجود سه‌فاز به‌تنهایی پاسخ سؤال نیست.
ظرفیت قابل استفاده و طراحی داخلی نیز اهمیت دارد.
جدول جامع برق تجهیزات کافی‌شاپ
اعداد این جدول نمونه و تقریبی هستند و مشخصات مدل واقعی دستگاه همیشه اولویت دارد.
| تجهیز | توان تقریبی متداول | نوع بار غالب | نکته طراحی |
|---|---|---|---|
| اسپرسوساز صنعتی | ۲ تا ۹+ kW | گرمایشی/ترکیبی | دیتاشیت دقیق بررسی شود |
| آسیاب قهوه | ۰٫۲۵ تا ۱٫۵ kW | موتوری | راه‌اندازی موتور بررسی شود |
| بویلر آب | ۱٫۵ تا ۶+ kW | گرمایشی | می‌تواند بار قابل توجهی باشد |
| بلندر | ۰٫۸ تا ۲٫۵+ kW | موتوری | استفاده متناوب ولی توان بالا |
| یخ‌ساز | ۰٫۳ تا ۱٫۵+ kW | کمپرسوری | سیکل و شرایط راه‌اندازی مهم است |
| شوکیک | ۰٫۳ تا ۱٫۵+ kW | کمپرسوری | باید دائماً متصل باشد |
| یخچال زیرکانتری | ۰٫۱۵ تا ۰٫۶+ kW | کمپرسوری | تهویه دستگاه مهم است |
| فریزر | ۰٫۲ تا ۱+ kW | کمپرسوری | بار پیوسته/سیکلی |
| Dishwasher | ۲ تا ۸+ kW | گرمایشی/موتوری | مشخصات اتصال مهم است |
| Juicer | ۰٫۳ تا ۱٫۵+ kW | موتوری | استفاده متناوب |
| Ice Crusher | ۰٫۲ تا ۱+ kW | موتوری | جریان راه‌اندازی بررسی شود |
| وافل‌ساز | ۱ تا ۲٫۵+ kW | گرمایشی | در منوی Food لحاظ شود |
| Panini Grill | ۱٫۵ تا ۴+ kW | گرمایشی | می‌تواند طولانی‌مدت فعال باشد |
| Microwave | ۱٫۲ تا ۳+ kW | الکترونیکی/ترکیبی | ورودی واقعی بررسی شود |
| فر بیکری | ۳ تا ۳۰+ kW | گرمایشی | مدل‌ها اختلاف بسیار زیادی دارند |
| پروفر | ۱ تا ۶+ kW | گرمایشی | رطوبت و گرمایش |
| میکسر | ۰٫۵ تا ۵+ kW | موتوری | ظرفیت دستگاه تعیین‌کننده است |
این جدول را بهتر است در نسخه نهایی مقاله با لینک داخلی به دسته‌های مرتبط هژیر شاپ تکمیل کنیم.
سناریوی کامل؛ کافی‌شاپ حرفه‌ای
فرض کنیم قرار است یک کافی‌شاپ حرفه‌ای با فروش متوسط رو به بالا طراحی کنیم.
تجهیزات:
Coffee Bar
اسپرسوساز: ۵۰۰۰ W
آسیاب اول: ۵۰۰ W
آسیاب دوم: ۵۰۰ W
بویلر: ۳۰۰۰ W
مجموع:
9 kW
Cold Bar
بلندر اول: ۱۵۰۰ W
بلندر دوم: ۱۵۰۰ W
یخ‌ساز: ۸۰۰ W
یخچال زیرکانتری: ۳۰۰ W
مجموع:
4.1 kW
Display
شوکیک: ۶۰۰ W
Wash
Dishwasher: ۵۰۰۰ W
General
روشنایی + POS + شبکه + سیستم صوتی:
۱۵۰۰ W
بنابراین Connected Load تجهیزات این مثال، بدون HVAC:
9 + 4.1 + 0.6 + 5 + 1.5 = 20.2 kW
حالا HVAC را اضافه کنیم
فرض کنیم مجموعه سیستم‌های سرمایش و تهویه نیز بار قابل توجهی دارند.
اگر بار ورودی فرضی HVAC مثلاً:
۶ kW
باشد، Connected Load کل مثال می‌شود:
26.2 kW
حالا تفاوت را ببینید.
اگر فقط تجهیزات کانتر بررسی می‌شد:
20.2 kW
اما با HVAC:
26.2 kW
یعنی بیش از ۲۹٪ افزایش نسبت به عدد قبلی.
این مثال نشان می‌دهد چرا بررسی صرف Coffee Equipment برای تعیین برق کل ملک کافی نیست.
Peak Load همین پروژه
حالا فرض کنیم در ساعت پیک، براساس سناریوی عملیاتی انتخاب‌شده:
اسپرسوساز: ۵۰۰۰ W
آسیاب‌ها: ۵۰۰ W بار همزمان فرضی
بویلر: ۳۰۰۰ W
یک بلندر: ۱۵۰۰ W
یخ‌ساز: ۸۰۰ W
یخچال: ۳۰۰ W
شوکیک: ۶۰۰ W
Dishwasher: ۵۰۰۰ W
General: ۱۵۰۰ W
HVAC: ۶۰۰۰ W
مجموع سناریوی انتخابی:
24.2 kW
این عدد فقط یک سناریوی فرضی آموزشی است، نه یک ضریب استاندارد.
مزیت روش سناریویی این است که مدیر کافه می‌تواند ببیند کدام دستگاه‌ها بیشترین اثر را روی Peak Load دارند.
اگر Dishwasher در ساعت پیک استفاده نشود چه اتفاقی می‌افتد؟
در همان مثال:
24.2 − 5 = 19.2 kW
می‌شود.
یعنی زمان‌بندی عملیات ممکن است روی Peak Demand اثر قابل توجهی داشته باشد.
این موضوع یک نکته مهم مدیریتی است:
همیشه کاهش Peak Load فقط با تغییر تجهیزات اتفاق نمی‌افتد؛ گاهی طراحی Workflow نیز مؤثر است.
البته نباید طراحی زیرساخت را بر این فرض شکننده بنا کرد که کارکنان «هرگز» دو دستگاه خاص را همزمان روشن نمی‌کنند، مگر اینکه کنترل عملیاتی یا فنی قابل اتکایی وجود داشته باشد.
Load Management چیست؟
در پروژه‌های بزرگ‌تر می‌توان مفهوم Load Management را بررسی کرد.
هدف این است که مصرف تجهیزات طوری مدیریت شود که بارهای غیرضروری در بدترین زمان به شکل نامطلوب روی شبکه قرار نگیرند.
مثلاً برخی فرآیندها می‌توانند خارج از Peak Service انجام شوند.
اما این تصمیم باید با عملیات واقعی کافه سازگار باشد.
نباید برای جبران زیرساخت ناکافی، Workflow غیرعملی به کارکنان تحمیل شود.
یکی از مهم‌ترین اسناد پروژه: Equipment Schedule
برای هر دستگاه این اطلاعات را ثبت کنید:
| فیلد | نمونه |
|---|---|
| تجهیز | Espresso Machine |
| برند | — |
| مدل | — |
| تعداد | ۱ |
| Rated Power | ۵۰۰۰ W |
| Voltage | طبق دیتاشیت |
| Phase | طبق دیتاشیت |
| Rated Current | طبق دیتاشیت |
| Plug/Connection | طبق سازنده |
| Location | Espresso Station |
| Water | دارد/ندارد |
| Drain | دارد/ندارد |
| Ventilation | طبق نیاز |
| Future Replacement | بررسی شود |
این فایل باید قبل از اجرای تأسیسات نهایی شود.
چک‌لیست تحویل اطلاعات به برقکار
قبل از شروع کار، این اطلاعات را آماده کنید:
- پلان کافی‌شاپ
- محل دقیق کانتر
- Equipment Layout
- لیست کامل تجهیزات
- مدل دقیق دستگاه‌ها
- دیتاشیت تجهیزات
- توان نامی
- جریان نامی
- Voltage
- Phase
- نوع اتصال
- HVAC
- تجهیزات Kitchen
- تجهیزات Bakery
- تجهیزات سرمایشی
- برنامه توسعه آینده
- Critical Loads
- نیاز احتمالی Backup Power
بعد از ارائه این اطلاعات، متخصص برق می‌تواند طراحی دقیق‌تری انجام دهد.
چک‌لیست قبل از نصب تجهیزات
پیش از اینکه اسپرسوساز و سایر تجهیزات وارد پروژه شوند، بهتر است موارد زیر کنترل شوند:
تابلو برق نهایی شده است؟
مدارهای موردنیاز اجرا شده‌اند؟
ارت آزمایش شده است؟
حفاظت مدارها نصب و بررسی شده؟
ولتاژ و شرایط تغذیه در نقاط نصب کنترل شده؟
پریز یا اتصال مناسب هر دستگاه آماده است؟
مسیر آب آماده است؟
Drain آماده است؟
Water Treatment نصب شده است؟
تهویه تجهیزات رعایت شده است؟
کانتر برای عبور کابل و لوله آماده است؟
این کار باعث می‌شود روز نصب دستگاه تبدیل به روز تغییر تأسیسات نشود.
تست برق قبل از افتتاح کافی‌شاپ
یکی از مراحل مفید قبل از افتتاح، Commissioning تجهیزات و زیرساخت است.
یعنی به‌جای اینکه اولین تست واقعی در شب افتتاح انجام شود، شرایط کاری مجموعه قبل از افتتاح بررسی شود.
برای مثال، متخصصان مربوط می‌توانند عملکرد تجهیزات و تأسیسات را در شرایط کاری بررسی کنند.
هدف این است که مشکلات احتمالی قبل از حضور مشتری آشکار شوند.
سناریوی Stress Test عملیاتی
برای بررسی عملیاتی می‌توان شرایطی نزدیک به ساعت شلوغ ایجاد کرد.
مثلاً:
اسپرسوساز فعال،
بویلر فعال،
یخ‌ساز در کار،
بلندر استفاده شود،
Dishwasher وارد سیکل شود،
HVAC روشن باشد،
روشنایی کامل باشد.
اما انجام تست‌های الکتریکی، اندازه‌گیری جریان و ارزیابی حفاظت باید توسط فرد متخصص انجام شود.
مصرف برق با ظرفیت برق تفاوت دارد
این نکته برای جلوگیری از یک سوءبرداشت مهم است.
فرض کنید Connected Load کافی‌شاپ:
25 kW
باشد.
این به معنی مصرف دائمی ۲۵ کیلووات نیست.
از طرف دیگر اگر قبض برق ماه قبل مصرف متوسط پایینی نشان دهد، نمی‌توان نتیجه گرفت زیرساخت برای هر Peak Load مناسب است.
بنابراین:
Energy Consumption ≠ Electrical Capacity
و:
kWh ≠ kW
هزینه برق کافی‌شاپ را چگونه محاسبه کنیم؟
برای برآورد انرژی، باید زمان واقعی کار هر تجهیز را در نظر بگیریم.
مدل ساده:
Energy = Power × Time
مثلاً دستگاهی که به‌طور واقعی یک ساعت با ۲ کیلووات توان کار کند:
2 kWh
انرژی مصرف می‌کند.
اما برای دستگاه‌های سیکلی مانند:
یخچال،
شوکیک،
یخ‌ساز،
اسپرسوساز
نباید توان نامی را بدون توجه به Duty Cycle در کل ساعات کاری ضرب کرد و آن را مصرف واقعی دانست.
هنوز نمی‌دانید چه مقدار برق برای تجهیزات کافه شما لازم است؟
لیست تجهیزاتی که قصد خرید آنها را دارید آماده کنید و مشخصات فنی هر دستگاه را قبل از اجرای برق پروژه بررسی کنید.
برای مشاوره انتخاب و راه‌اندازی تجهیزات کافی‌شاپ با هژیر شاپ در ارتباط باشید.
تلفن: 09331420092
تلگرام و اینستاگرام: @hazhirshop
نکته مهم برای صاحبان ملک
اگر قصد دارید یک ملک تجاری را برای کافی‌شاپ آماده کنید، بهتر است فقط برای مستأجر فعلی طراحی نکنید.
زیرساخت مناسب:
برق،
آب،
فاضلاب،
تهویه
و مسیر تأسیسات
می‌تواند انعطاف‌پذیری ملک را برای تجهیزات آینده افزایش دهد.
نکته مهم برای صاحبان کافی‌شاپ
از فروشنده دستگاه فقط نپرسید:
«این دستگاه خوبه؟»
قبل از خرید بپرسید:
توانش چقدر است؟
جریان نامی چقدر است؟
تک‌فاز است یا سه‌فاز؟
نوع اتصال چیست؟
آب ورودی می‌خواهد؟
Drain می‌خواهد؟
تهویه خاصی لازم دارد؟
ابعاد واقعی نصب چقدر است؟
فضای سرویس چقدر نیاز دارد؟
این سؤال‌ها ممکن است از تفاوت جزئی قیمت خرید بسیار مهم‌تر باشند.
مهم‌ترین اصل این بخش
طراحی برق کافی‌شاپ از تابلو برق شروع نمی‌شود.
از منو شروع می‌شود.
منو مشخص می‌کند چه محصولاتی قرار است فروخته شوند.
منو ← حجم فروش
حجم فروش ظرفیت تجهیزات را تعیین می‌کند.
حجم فروش ← تجهیزات
تجهیزات نیازهای تأسیساتی را تعیین می‌کنند.
تجهیزات ← برق + آب + فاضلاب + تهویه
و همه این موارد روی انتخاب ملک و هزینه راه‌اندازی اثر می‌گذارند.
بنابراین طراحی حرفه‌ای کافی‌شاپ باید یک فرایند یکپارچه باشد، نه مجموعه‌ای از تصمیم‌های جدا از هم.
برق مورد نیاز کافی‌شاپ؛ چک‌لیست نهایی، FAQ
تا اینجا دیدیم که تعیین برق کافی‌شاپ با یک عدد ثابت امکان‌پذیر نیست. دو کافه با متراژ یکسان می‌توانند به دلیل تفاوت منو، ظرفیت فروش و تجهیزات، بار الکتریکی کاملاً متفاوتی داشته باشند.
اگر بخواهیم کل مقاله را در یک رابطه خلاصه کنیم:
منو ← ظرفیت فروش ← تجهیزات ← Connected Load ← Peak Load ← زیرساخت برق ← طراحی مدارها
بنابراین سؤال «کافی‌شاپ من چند آمپر برق می‌خواهد؟» زمانی پاسخ دقیق‌تری پیدا می‌کند که لیست تجهیزات واقعی مشخص شده باشد.
جدول سریع برآورد برق کافی‌شاپ
اعداد زیر سناریوهای آموزشی هستند و نباید به‌عنوان ظرفیت استاندارد یا عدد قطعی برای اجرای برق در نظر گرفته شوند.
| نوع مجموعه | تجهیزات معمول | Connected Load فرضی | نکته |
|---|---|---|---|
| Coffee Kiosk کوچک | اسپرسوساز، آسیاب، یخچال، بلندر | ۵ تا ۸ kW | HVAC و بار عمومی جداگانه بررسی شود |
| کافی‌شاپ کوچک | اسپرسوساز، ۲ آسیاب، بلندر، یخ‌ساز، شوکیک | ۷ تا ۱۲ kW | مدل تجهیزات تعیین‌کننده است |
| کافی‌شاپ متوسط | تجهیزات کامل بار + بویلر + Dishwasher | ۱۲ تا ۲۰+ kW | Peak Load باید محاسبه شود |
| کافی‌شاپ High-Volume | اسپرسوساز قوی، چند آسیاب، چند بلندر، Dishwasher و سرمایش بیشتر | ۱۸ تا ۳۰+ kW | بررسی سه‌فاز و Load Distribution اهمیت بیشتری دارد |
| کافه‌بیکری | تجهیزات کافه + فر + میکسر + پروفر | ۲۵ تا ۵۰+ kW | تجهیزات Bakery می‌توانند بار را شدیداً افزایش دهند |
| کافه‌رستوران | Coffee Bar + Kitchen + HVAC | کاملاً وابسته به تجهیزات | Load Schedule کامل ضروری است |
این جدول عمداً آمپر قطعی ارائه نمی‌کند؛ زیرا نوع فاز، ولتاژ، Power Factor، مشخصات بار و نحوه توزیع بار در نتیجه اثر دارند.
تبدیل سریع وات به آمپر در برق تک‌فاز
برای یک تخمین ساده و فقط در شرایط مناسب:
I ≈ P ÷ V
اگر ولتاژ را برای مثال آموزشی ۲۳۰ ولت در نظر بگیریم:
| توان | جریان تقریبی ساده |
|---|---|
| ۱۰۰۰ W | ۴٫۳ A |
| ۲۰۰۰ W | ۸٫۷ A |
| ۳۰۰۰ W | ۱۳ A |
| ۴۰۰۰ W | ۱۷٫۴ A |
| ۵۰۰۰ W | ۲۱٫۷ A |
| ۶۰۰۰ W | ۲۶٫۱ A |
| ۷۰۰۰ W | ۳۰٫۴ A |
| ۸۰۰۰ W | ۳۴٫۸ A |
| ۱۰٬۰۰۰ W | ۴۳٫۵ A |
| ۱۲٬۰۰۰ W | ۵۲٫۲ A |
| ۱۵٬۰۰۰ W | ۶۵٫۲ A |
| ۲۰٬۰۰۰ W | ۸۷ A |
این جدول فقط برای درک مرتبه بزرگی جریان است.
برای بارهای AC پیچیده‌تر ممکن است PF، راندمان، جریان راه‌اندازی و سایر پارامترها نیز لازم باشند.
مثال سریع: اسپرسوساز ۵۰۰۰ وات چند آمپر است؟
اگر دستگاه تک‌فاز باشد و برای مثال ساده از ۲۳۰ ولت استفاده کنیم:
5000 ÷ 230 ≈ 21.7 A
بنابراین حدود:
۲۱٫۷ آمپر
به دست می‌آید.
اما قبل از طراحی مدار باید Rated Current و Connection Requirements خود دستگاه بررسی شود.
مثال سریع: اسپرسوساز ۳۰۰۰ وات چطور؟
3000 ÷ 230 ≈ 13 A
پس در محاسبه ساده حدود:
۱۳ آمپر
به دست می‌آید.
باز هم این عدد به معنی توصیه مستقیم برای فیوز یا کابل نیست.
آیا برق ۲۵ آمپر برای کافی‌شاپ کافی است؟
نمی‌توان فقط از روی عدد ۲۵ آمپر پاسخ داد.
فرض کنید مجموعه‌ای روی تک‌فاز ۲۳۰ ولت حدود ۲۵ آمپر ظرفیت قابل استفاده داشته باشد.
مرتبه توان متناظر ساده:
230 × 25 = 5750 W
یعنی حدود:
5.75 kW
است.
حالا اگر فقط اسپرسوساز شما ۴ یا ۵ کیلووات باشد، مشخص می‌شود چرا باید تمام بارهای دیگر نیز بررسی شوند.
بلندر، بویلر، یخ‌ساز، شوکیک، Dishwasher، روشنایی و HVAC هنوز وارد محاسبه نشده‌اند.
آیا برق ۳۲ آمپر برای کافی‌شاپ کافی است؟
در همان مثال ساده تک‌فاز:
230 × 32 = 7360 W
یعنی تقریباً:
7.36 kW
اما این هم پاسخ نهایی نیست.
اگر مجموعه:
اسپرسوساز ۳٫۵ kW،
بویلر ۲ kW،
بلندر ۱٫۵ kW،
یخ‌ساز،
شوکیک،
یخچال،
روشنایی
و HVAC
داشته باشد، باید Load Schedule واقعی بررسی شود.
بنابراین عبارت:
«۳۲ آمپر برای کافه کافی است»
بدون دانستن تجهیزات، گزاره قابل اتکایی نیست.
آیا برق سه‌فاز برای کافی‌شاپ بهتر است؟
در پروژه‌هایی با بار بالاتر، برق سه‌فاز می‌تواند امکان توزیع مناسب‌تر بارها و استفاده از تجهیزاتی را فراهم کند که اتصال سه‌فاز دارند.
اما:
سه‌فاز بودن ≠ ظرفیت نامحدود
حتی در یک ملک سه‌فاز باید مشخص شود:
ظرفیت انشعاب چقدر است؟
بار هر فاز چیست؟
تجهیزات کدام فازها را استفاده می‌کنند؟
آیا بارها بالانس هستند؟
تابلو چه ظرفیتی دارد؟
پس صرف شنیدن جمله:
«ملک برق سه‌فاز دارد»
برای تأیید ملک کافی نیست.
چه زمانی باید برق ملک را بررسی کنیم؟
بهترین زمان:
قبل از قرارداد نهایی ملک
است.
نه بعد از:
دکوراسیون،
ساخت کانتر،
خرید اسپرسوساز،
خرید یخ‌ساز،
و نصب تجهیزات.
بررسی زودهنگام می‌تواند مشخص کند که آیا ملک از نظر زیرساختی با کانسپت شما هماهنگ است یا خیر.
چک‌لیست برق قبل از اجاره ملک کافی‌شاپ
قبل از قرارداد، این موارد را بررسی کنید:
| مورد | بررسی |
|---|---|
| نوع انشعاب مشخص شده؟ | بله / خیر |
| ظرفیت واقعی انشعاب مشخص است؟ | بله / خیر |
| تک‌فاز یا سه‌فاز بودن مشخص است؟ | بله / خیر |
| تابلو برق بررسی شده؟ | بله / خیر |
| ارت توسط متخصص بررسی شده؟ | بله / خیر |
| امکان اجرای مدارهای موردنیاز وجود دارد؟ | بله / خیر |
| مسیر کابل‌کشی مناسب وجود دارد؟ | بله / خیر |
| بار HVAC مشخص شده؟ | بله / خیر |
| تجهیزات Kitchen مشخص شده‌اند؟ | بله / خیر |
| تجهیزات Bakery مشخص شده‌اند؟ | بله / خیر |
| Connected Load محاسبه شده؟ | بله / خیر |
| Peak Scenario ساخته شده؟ | بله / خیر |
| توسعه آینده بررسی شده؟ | بله / خیر |
این جدول می‌تواند در نسخه سایت به یک Checklist تعاملی تبدیل شود.
چک‌لیست نهایی خرید تجهیزات
برای هر دستگاه قبل از خرید این اطلاعات را دریافت کنید:
۱. Rated Power
توان نامی دستگاه چقدر است؟
۲. Rated Voltage
دستگاه برای چه ولتاژی طراحی شده؟
۳. Rated Current
جریان نامی دستگاه چقدر است؟
۴. Phase
تک‌فاز است یا سه‌فاز؟
۵. Frequency
فرکانس موردنیاز چیست؟
۶. Connection
پریز دارد یا اتصال دیگری طبق دستورالعمل سازنده لازم است؟
۷. Water
آب ورودی لازم دارد؟
۸. Drain
تخلیه آب لازم دارد؟
۹. Ventilation
الزامات تهویه چیست؟
۱۰. Installation Clearance
چه مقدار فضای سرویس و تهویه اطراف دستگاه لازم است؟
قبل از خرید اسپرسوساز این ۵ سؤال را بپرسید
این بخش می‌تواند به‌صورت باکس ثابت در مقالات و صفحات محصول هژیر شاپ استفاده شود.
۱. ظرفیت واقعی من چقدر است؟
تعداد نوشیدنی در ساعت پیک را تخمین بزنید.
۲. زیرساخت دستگاه را دارم؟
فقط برق مهم نیست؛ آب، Drain و تصفیه آب نیز بررسی شوند.
۳. برق دستگاه چیست؟
توان، جریان، Voltage، Phase و نوع اتصال را بررسی کنید.
۴. سرویس و قطعات در دسترس هستند؟
خرابی دستگاه اصلی می‌تواند عملیات کافه را مختل کند.
۵. اگر فروش افزایش پیدا کند چه اتفاقی می‌افتد؟
دستگاهی انتخاب کنید که با برنامه واقعی کسب‌وکار شما هماهنگ باشد.
۱۰ اشتباه رایج برق کافی‌شاپ
اشتباه اول: انتخاب تجهیزات قبل از بررسی زیرساخت
یکی از پرهزینه‌ترین اشتباه‌ها.
ابتدا باید Equipment Schedule و شرایط ملک بررسی شوند.
اشتباه دوم: تخمین برق براساس متراژ
۲۰، ۳۰ یا ۵۰ متر بودن به‌تنهایی معیار مناسبی نیست.
منو و تجهیزات مهم‌ترند.
اشتباه سوم: جمع ساده وات بدون بررسی Peak
Connected Load مهم است، اما Peak Scenario نیز باید تحلیل شود.
اشتباه چهارم: فراموش کردن HVAC
سیستم سرمایش و تهویه می‌تواند سهم قابل توجهی از بار ساختمان داشته باشد.
اشتباه پنجم: فراموش کردن Dishwasher
در برخی مدل‌ها یکی از بارهای مهم پروژه است.
اشتباه ششم: استفاده گسترده از چندراهی
چندراهی ظرفیت مدار را افزایش نمی‌دهد.
اشتباه هفتم: تصور اینکه هر پریز یک مدار مستقل است
ممکن است چند پریز به یک مدار مشترک متصل باشند.
اشتباه هشتم: نداشتن برنامه توسعه
ممکن است چند ماه بعد:
بلندر دوم،
بویلر،
Dishwasher،
فر
یا تجهیزات جدید اضافه شوند.
اشتباه نهم: اعتماد صرف به گفته مالک ملک
«برق قویه» یک مشخصه فنی نیست.
ظرفیت باید بررسی شود.
اشتباه دهم: تست نکردن قبل از افتتاح
مشکلات زیرساخت بهتر است قبل از اولین روز شلوغ مشخص شوند.
FAQ سؤالات متداول برق کافی‌شاپ
برق مورد نیاز کافی‌شاپ چقدر است؟
به تجهیزات، منو، ظرفیت فروش، HVAC و شرایط کار همزمان دستگاه‌ها بستگی دارد. برای تعیین آن ابتدا Connected Load و سپس سناریوی Peak Load بررسی می‌شود.
کافی‌شاپ چند آمپر برق نیاز دارد؟
عدد ثابتی برای همه کافی‌شاپ‌ها وجود ندارد. یک Coffee Kiosk و یک Cafe Bakery حتی با متراژ مشابه می‌توانند نیاز الکتریکی کاملاً متفاوتی داشته باشند.
اسپرسوساز صنعتی چند آمپر برق مصرف می‌کند؟
به مدل دستگاه بستگی دارد. برای تخمین ساده یک دستگاه تک‌فاز ۵۰۰۰ واتی در ۲۳۰ ولت حدود ۲۱٫۷ آمپر جریان متناظر دارد، اما Rated Current و دیتاشیت دستگاه باید مبنای طراحی باشند.
اسپرسوساز دوگروپ چقدر برق می‌خواهد؟
تعداد گروپ به‌تنهایی تعیین‌کننده نیست. نوع بویلر، تعداد المنت‌ها، معماری دستگاه و مدل سازنده روی توان اثر دارند. دیتاشیت مدل دقیق را بررسی کنید.
برق تک‌فاز برای کافی‌شاپ کافی است؟
برای برخی مجموعه‌های کوچک ممکن است کافی باشد، اما نمی‌توان براساس متراژ تصمیم گرفت. Connected Load، Peak Load و تجهیزات آینده باید بررسی شوند.
کافی‌شاپ به برق سه‌فاز نیاز دارد؟
در پروژه‌های دارای بار بالاتر یا تجهیزات سه‌فاز، بررسی سه‌فاز اهمیت بیشتری پیدا می‌کند. نیاز نهایی باید از Load Schedule و مشخصات تجهیزات استخراج شود.
برای کافه ۲۰ متری چند آمپر برق لازم است؟
متراژ معیار کافی نیست. یک کافه ۲۰ متری با اسپرسوساز بزرگ، دو آسیاب، یخ‌ساز، بویلر و Dishwasher می‌تواند بار بیشتری از یک کافه بزرگ‌تر با منوی محدود داشته باشد.
برای کافه ۵۰ متری چند آمپر برق لازم است؟
ابتدا باید Coffee Bar، Cold Bar، Kitchen، Refrigeration، HVAC، روشنایی و سایر بارها مشخص شوند. سپس می‌توان جریان موردنیاز را محاسبه کرد.
یخ‌ساز چند آمپر برق مصرف می‌کند؟
بسته به ظرفیت، نوع کمپرسور و مدل دستگاه متفاوت است. اطلاعات پلاک و دیتاشیت مدل واقعی مبنا قرار گیرد.
آیا اسپرسوساز باید پریز جداگانه داشته باشد؟
الزامات اتصال باید براساس مشخصات سازنده و طراحی برق تعیین شوند. تجهیزات پرمصرف معمولاً نیازمند بررسی مستقل مدار هستند.
آیا برای اسپرسوساز UPS لازم است؟
برای دستگاه‌های چندکیلوواتی، UPS مناسب می‌تواند بسیار بزرگ و گران باشد. اگر Backup Power لازم است، بارهای ضروری پروژه باید ابتدا مشخص و سیستم توسط متخصص طراحی شود.
چرا هنگام روشن شدن تجهیزات فیوز کافه می‌پرد؟
دلایل مختلفی ممکن است وجود داشته باشد؛ از اضافه‌بار و مشکل مدار گرفته تا ایراد دستگاه یا حفاظت. بدون بررسی فنی نمی‌توان علت را صرفاً از روی این علامت تشخیص داد.
چرا اسپرسوساز هنگام شلوغی کافه مشکل پیدا می‌کند؟
علت الزاماً برق نیست. باید ولتاژ، مدار، آب، فشار آب، شرایط حرارتی دستگاه، تنظیمات و سایر عوامل بررسی شوند.
فرمول نهایی برای مدیر کافی‌شاپ
برای مدیریت پروژه لازم نیست خودتان طراح برق شوید.
کاری که باید انجام دهید این است:
لیست تجهیزات ← دریافت دیتاشیت ← ثبت توان و جریان ← تعیین محل نصب ← ساخت Load Schedule ← تحلیل Peak ← تحویل اطلاعات به متخصص برق
این مسیر احتمال خطا و دوباره‌کاری را بسیار کمتر می‌کند.
یک مثال نهایی
فرض کنیم قرار است تجهیزات زیر خریداری شوند:
اسپرسوساز: ۵۰۰۰ W
دو آسیاب: ۱۰۰۰ W
دو بلندر: ۳۰۰۰ W
بویلر: ۲۵۰۰ W
یخ‌ساز: ۷۰۰ W
شوکیک: ۶۰۰ W
دو یخچال: ۶۰۰ W
Dishwasher: ۴۰۰۰ W
روشنایی و General: ۱۵۰۰ W
Connected Load:
18.9 kW
اگر HVAC نیز مثلاً ۶ کیلووات بار ورودی داشته باشد:
24.9 kW
حالا دیگر سؤال:
«این ملک پریز کافی دارد؟»
معنی چندانی ندارد.
سؤال صحیح این است:
آیا ظرفیت انشعاب، تابلو، مدارها و زیرساخت این ملک برای Load Schedule پروژه مناسب هستند؟
برق کافی‌شاپ را قبل از دکوراسیون حل کنید
یکی از مهم‌ترین نتایج این راهنما همین است.
اگر تأسیسات بعد از طراحی دکوراسیون بررسی شوند، ممکن است مجبور شوید:
کانتر را باز کنید،
دیوار را تخریب کنید،
کابل جدید عبور دهید،
پریز جابه‌جا کنید،
تابلو تغییر کند،
یا حتی دستگاه انتخابی را عوض کنید.
بنابراین بهتر است:
Equipment Layout ← Utility Plan ← طراحی کانتر ← اجرا
باشد.
نه اینکه ابتدا کانتر ساخته شود و بعد به دنبال جایی برای برق دستگاه‌ها بگردیم.
چه اطلاعاتی برای مشاوره تجهیزات آماده کنیم؟
اگر برای انتخاب تجهیزات کافی‌شاپ با هژیر شاپ در ارتباط هستید، بهتر است قبل از مشاوره این اطلاعات را آماده کنید:
متراژ
شهر پروژه
نوع کافه
منوی اولیه
تعداد صندلی
ساعات کاری
تعداد سفارش تخمینی در ساعت پیک
تک‌فاز یا سه‌فاز بودن ملک در صورت اطلاع
تجهیزات موجود
بودجه تقریبی
برنامه توسعه آینده
با این اطلاعات انتخاب تجهیزات بسیار دقیق‌تر از پیشنهاد چند دستگاه صرفاً براساس بودجه خواهد بود.
جمع‌بندی؛ بالاخره کافی‌شاپ چند آمپر برق می‌خواهد؟
پاسخ نهایی این است:
هیچ عدد ثابتی برای همه کافی‌شاپ‌ها وجود ندارد.
برق مورد نیاز به:
نوع کافه،
منو،
ظرفیت فروش،
توان اسپرسوساز،
تعداد آسیاب‌ها،
بلندر،
یخ‌ساز،
بویلر،
Dishwasher،
یخچال و شوکیک،
تجهیزات پخت،
HVAC،
روشنایی
و الگوی استفاده همزمان
وابسته است.
برای تخمین اولیه باید توان تجهیزات را ثبت و Connected Load را محاسبه کرد.
سپس باید شرایط Peak Load بررسی شود.
در مرحله بعد، متخصص برق براساس مشخصات واقعی تجهیزات و شرایط ساختمان درباره:
ظرفیت انشعاب،
توزیع فازها،
مدارها،
کابل،
حفاظت،
ارت
و تابلو برق
تصمیم می‌گیرد.
اگر هنوز تجهیزات خود را انتخاب نکرده‌اید، بهترین زمان برای بررسی برق همین حالا و قبل از خرید دستگاه‌ها است.
مشاوره انتخاب تجهیزات کافی‌شاپ هژیر شاپ
انتخاب اسپرسوساز، آسیاب، یخ‌ساز، بلندر، بویلر و سایر تجهیزات فقط براساس برند و قیمت انجام نمی‌شود.
ظرفیت فروش + منو + زیرساخت + فضای کانتر + بودجه
باید همزمان بررسی شوند.
برای مشاوره انتخاب و راه‌اندازی تجهیزات کافی‌شاپ می‌توانید با هژیر شاپ در ارتباط باشید.
شماره تماس: 09331420092
تلگرام و اینستاگرام: @hazhirshop
تجربه شما می‌تواند به مدیران دیگر کافه کمک کند
اگر قبلاً کافی‌شاپ راه‌اندازی کرده‌اید، تجربه شما درباره برق پروژه بسیار ارزشمند است.
بعد از ورود به سایت، در بخش دیدگاه‌های همین مقاله بنویسید:
متراژ کافه شما چقدر است؟
برق تک‌فاز دارید یا سه‌فاز؟
چه اسپرسوسازی استفاده می‌کنید؟
بیشترین مشکل برقی شما چه بوده؟
اگر دوباره کافه راه‌اندازی کنید، چه چیزی را متفاوت اجرا می‌کنید؟
تجربه واقعی شما می‌تواند جلوی اشتباه یک مدیر کافه دیگر را بگیرد.
برای مطالعه بیشتر در هژیر شاپ
راهنمای انتخاب بهترین لوکیشن برای کافه و رستوران | 15 راز طلایی افزایش فروش و جذب مشتری – هژیر شاپ
اهمیت طراحی و دکوراسیون کافی شاپ | راز جذب مشتری و افزایش فروش در کافه‌های مدرن – هژیر شاپ
هزینه راه‌اندازی کافی‌شاپ ۱۴۰۵؛ سرمایه لازم + لیست تجهیزات
این لینک‌سازی بهتر است Contextual باشد. برای مثال داخل همین مقاله عبارت «انتخاب ملک کافی‌شاپ» به مقاله مربوط به انتخاب لوکیشن و عبارت «تجهیزات کافی‌شاپ ۲۰، ۳۰ و ۵۰ متری» به راهنمای تجهیزات متراژهای مختلف لینک شود.
https://hazhirshop.ir/rmd6tL
کپی آدرس
